Para los fabricantes y profesionales del sellado industrial, pocas cosas son tan frustrantes como sacar del mandril una junta enrollada en espiral recién enrollada y encontrar densidades desiguales, bordes ondulados o imprecisiones dimensionales. Ese momento de decepción indica materiales desperdiciados, tiempo perdido y, lo que es más crítico, un producto que puede fallar en servicio.
El bobinado inconsistente no es simplemente una molestia para la producción; ataca al corazón de lo que hace que una junta enrollada en espiral sea confiable. La densidad de los devanados afecta directamente la capacidad de sellado, y los devanados de menor densidad constantemente tienen un rendimiento inferior a sus homólogos de mayor densidad. Cuando las líneas de producción producen juntas con secciones transversales no uniformes, diámetros exteriores fluctuantes o devanados sueltos, las consecuencias se extienden mucho más allá del taller: a las conexiones de bridas, los sistemas de tuberías y, en última instancia, a la seguridad operativa.
Este artículo explora por qué persiste el bobinado inconsistente en muchas operaciones, qué tan modernoMáquina bobinadora automática para juntas enrolladas en espiral.La tecnología aborda estos desafíos y qué pueden hacer los equipos de producción para lograr resultados repetibles y confiables.
Antes de discutir las soluciones, es esencial comprender en primer lugar por qué se produce un bobinado inconsistente. La mayoría de los problemas se dividen en tres categorías: problemas mecánicos, variables de materiales y brechas en el control de procesos.
La integridad mecánica de una máquina bobinadora determina directamente la calidad de cada junta que produce. Cuando los componentes se desgastan, se aflojan o se desalinean, los defectos resultantes en las juntas son predecibles, pero no inevitables.
| Síntoma | Causa potencial | Impacto en la calidad de la junta |
|---|---|---|
| Tensión desigual entre los devanados. | Dispositivos tensores desgastados, calibración incorrecta. | Perfil de junta ondulado y no uniforme; huecos en la capa de relleno |
| Ruido o vibración irregular de la máquina. | Pernos flojos, cojinetes desgastados | Paso de cuerda inconsistente; desgaste acelerado de los componentes |
| Velocidad del husillo fluctuante | Transmisión VFD defectuosa, correa de transmisión patinando | Densidad de capa variable; inestabilidad dimensional |
| Deformación de la junta durante el bobinado. | Ajuste incorrecto de la altura de la tira | Pandeo; apilamiento de capas desiguales |
Entre estos problemas, la tensión desigual es la causa más común de una junta ondulada y no uniforme. Cuando la tensión sobre la tira metálica y el material de relleno varía durante el ciclo de bobinado, la junta resultante desarrolla irregularidades que comprometen su rendimiento de sellado. En aplicaciones críticas como el procesamiento petroquímico o la generación de energía, incluso variaciones menores de densidad pueden crear rutas de fuga en condiciones fluctuantes de presión y temperatura.
Ni siquiera una máquina bobinadora en perfecto estado puede superar la mala calidad de las materias primas. La tira de metal y el material de relleno deben cumplir con especificaciones dimensionales y de propiedades consistentes para obtener resultados repetibles.
Los problemas comunes relacionados con el material incluyen:
- Espesor de la tira variable: Las fluctuaciones en el calibre de la tira metálica provocan una superposición desigual del devanado, alterando la densidad de la junta.
- Densidad de relleno inconsistente: el material de relleno no uniforme crea puntos blandos o puntos duros dentro de la sección transversal de la junta.
- Rebabas o defectos en los bordes: Las imperfecciones en los bordes de las tiras de metal se enganchan en las guías, creando picos de tensión.
- Contaminación por humedad: La humedad absorbida en el relleno de grafito flexible altera la compresibilidad y el comportamiento del bobinado.
Adquirir materias primas de primera calidad de proveedores establecidos comokaxitaayuda a eliminar estas variables, asegurando que la máquina bobinadora automática para juntas enrolladas en espiral reciba entradas optimizadas para un rendimiento constante.
Quizás el factor que más contribuye al bobinado inconsistente es el elemento humano. Las máquinas de bobinado manuales y semiautomáticas dependen en gran medida de la habilidad, el criterio y la atención al detalle del operador, variables que cambian de un turno a otro y de un operador a otro.
Un operador capacitado puede producir juntas excelentes durante las primeras tres horas de un turno, pero la fatiga, la distracción o el simple error humano inevitablemente introducen variabilidad. Esta imprevisibilidad hace que las operaciones manuales no sean adecuadas para producciones de gran volumen o aplicaciones que requieren una trazabilidad de calidad estricta.
La moderna máquina bobinadora automática para tecnología de juntas enrolladas en espiral elimina la variabilidad inherente a las operaciones manuales. Al integrar controladores lógicos programables (PLC) y cabezales de bobinado servoaccionados, estas máquinas mantienen un control preciso sobre la tensión, el paso y las dimensiones durante cada ciclo de bobinado.
Un bien diseñadoMáquina bobinadora automática para juntas enrolladas en espiral.almacena y ejecuta parámetros de bobinado con precisión digital. Una vez que se programan el tamaño y las especificaciones de la junta, la máquina repite ese proceso exacto de bobinado (la misma tensión, el mismo paso, el mismo número de capas) para cada junta.
Los beneficios clave del bobinado controlado por PLC incluyen:
- Eliminación completa de la variabilidad inducida por el operador.
- Densidad de capa constante en todas las tiradas de producción.
- Cambio rápido entre diferentes especificaciones de juntas
- Trazabilidad digital para programas de aseguramiento de calidad.
Para fabricantes como Kaxite, esta precisión constituye la base de soluciones de sellado confiables entregadas a clientes de todo el mundo.
Las máquinas de bobinado automático avanzadas incorporan sistemas de monitoreo en tiempo real que rastrean continuamente los niveles de tensión, las velocidades de alimentación del material, la velocidad de bobinado y los parámetros dimensionales durante la producción. Cuando un parámetro se sale de los límites aceptables, la máquina puede alertar a los operadores o ajustarse automáticamente para corregir la condición.
Este mecanismo de retroalimentación de circuito cerrado garantiza que cada junta cumpla con las especificaciones, lo que reduce significativamente las tasas de desechos y retrabajos.

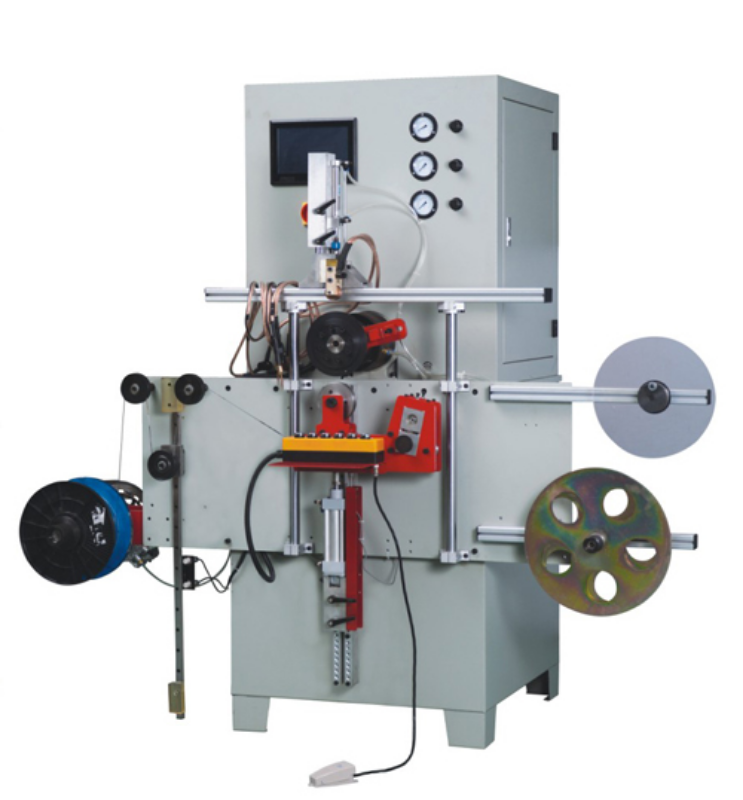

kaxita ha desarrollado una solución integral de fabricación de sellado que aborda los principales desafíos del bobinado inconsistente. La máquina bobinadora automática KXT E300C para juntas enrolladas en espiral ofrece resultados precisos y repetibles mediante una combinación de construcción mecánica robusta y automatización inteligente.
| Parámetro | Especificación |
|---|---|
| Modo de trabajo | Tanto manual como automático |
| Diámetro exterior máximo de la junta | 500 mm |
| DI mínimo de la junta | 25mm |
| Tolerancia del diámetro exterior de la junta | ±0,2 mm |
| Velocidad del husillo | 0–312,5 rpm |
| Grosor del SWG | 4,5 mm (apto para 3,2 mm y 6,4 mm con cambio de rodillo) |
| poder total | 8kW |
| Tasa de producción | 20 a 30 segundos por pieza (ANSI 6″ 150LB) |
| Fuente de alimentación | 380V o 220V, 3 fases |
| SOCIEDAD ANÓNIMA | Xinjie |
El KXT E300C admite opciones de bobinado en forma de V y en forma de W y puede producir juntas con o sin anillos interiores. Su sistema de mandril de cambio rápido reduce el tiempo de cambio de horas a minutos, lo que permite una producción eficiente en lotes pequeños y pedidos personalizados.
Para aplicaciones de mayor diámetro, Kaxite ofrece configuraciones de bobinado horizontal capaces de producir juntas de hasta 5000 mm de diámetro exterior con una repetibilidad de ±0,3 mm.
El bobinado inconsistente conlleva costos directos e indirectos que van mucho más allá del material de desecho. Considere el impacto total de una producción de juntas poco confiable:
- Desperdicio directo de material: Las juntas rechazadas suponen una pérdida de valor de la materia prima.
- Ineficiencia laboral: el tiempo dedicado a reelaborar juntas defectuosas o ajustar máquinas reduce la producción.
- Plazos de entrega incumplidos: los retrasos en la producción causados por problemas de calidad pueden poner en peligro las relaciones con los clientes.
- Riesgo de falla en el campo: las juntas con una densidad de bobinado inconsistente tienen más probabilidades de tener fugas en servicio, lo que expone a los usuarios finales a riesgos de seguridad e interrupciones operativas.
El mercado mundial de juntas enrolladas en espiral continúa expandiéndose, con proyecciones que estiman un crecimiento de 2.100 millones de dólares en 2026 a 3.500 millones de dólares en 2033, lo que representa una tasa de crecimiento anual compuesta del 7,1%. A medida que aumenta la demanda, los fabricantes que invierten en equipos de bobinado automatizados confiables se posicionan para capturar participación de mercado mientras los competidores luchan con una calidad inconsistente.
Más allá de actualizar el equipo, varias prácticas operativas ayudan a mantener un rendimiento constante del bobinado:
1. Calibración periódica: Verificar los dispositivos tensores y los controles dimensionales según las especificaciones del fabricante.
2. Mantenimiento preventivo: Inspeccionar y reemplazar rodamientos, correas y componentes de desgaste de forma programada.
3. Control de calidad de la materia prima: Establecer procedimientos de inspección entrantes para tiras metálicas y materiales de relleno.
4. Capacitación del operador: incluso con equipos automatizados, los operadores capacitados son esenciales para el monitoreo y la resolución de problemas.
5. Control ambiental: Mantenga una temperatura y humedad constantes en las áreas de producción para minimizar la variabilidad del material.
Al implementar estas prácticas junto con una moderna máquina bobinadora automática para juntas enrolladas en espiral, los fabricantes pueden lograr una producción constante que cumpla con las especificaciones más exigentes de la industria.
R: La tensión desigual en la tira de metal y el material de relleno es la causa más frecuente de juntas onduladas y no uniformes. Cuando la tensión varía durante el ciclo de bobinado (debido a dispositivos tensores desgastados, calibración inadecuada o alimentación de material inconsistente), la junta resultante desarrolla variaciones de densidad e irregularidades dimensionales. Las máquinas de bobinado automático modernas abordan este problema mediante sistemas de control de tensión servoaccionados que mantienen una tensión precisa y constante durante cada ciclo de bobinado. Estos sistemas de circuito cerrado monitorean continuamente la tensión y realizan ajustes en tiempo real, eliminando la variabilidad que afecta a las operaciones manuales y semiautomáticas.
R: Las máquinas bobinadoras automáticas mejoran la eficiencia mediante varios mecanismos. En primer lugar, la operación controlada por PLC elimina la necesidad de ajustes constantes por parte del operador durante la producción, lo que permite que un operador administre varias máquinas simultáneamente. En segundo lugar, las funciones automáticas de soldadura por puntos y corte de tiras reducen el tiempo de procesamiento posterior al bobinado. En tercer lugar, los procedimientos de cambio programables permiten un cambio rápido entre diferentes tamaños y especificaciones de juntas. Por ejemplo, la KXT E300C puede producir una junta ANSI de 6″ y 150 lb en 20 a 30 segundos, y el cambio a un tamaño diferente requiere solo minutos en lugar de horas. Además, la automatización reduce significativamente las tasas de desperdicio al garantizar una calidad constante en todas las series de producción, lo que reduce directamente los costos de materiales y la mano de obra de retrabajo.
R: Al evaluar las máquinas bobinadoras automáticas, considere cinco factores clave. Rango dimensional: asegúrese de que la máquina pueda adaptarse a los tamaños de juntas requeridos, tanto el diámetro interior mínimo como el diámetro exterior máximo. Especificaciones de precisión: busque las tolerancias publicadas; ±0,2 mm para OD es un punto de referencia típico de la industria. Sistema de control: el control basado en PLC con parámetros programables permite la repetibilidad en todas las series de producción. Compatibilidad de materiales: Verifique que la máquina pueda manejar los grados de metal específicos (304, 316, etc.) y materiales de relleno (grafito flexible, PTFE, etc.) que utilice. Infraestructura de soporte: considere las capacidades de soporte técnico del fabricante, la disponibilidad de repuestos y los procedimientos de mantenimiento documentados. Fabricantes como Kaxite ofrecen recursos de soporte integrales, incluida documentación técnica y orientación para la resolución de problemas, para ayudar a los clientes a mantener un rendimiento óptimo de la máquina durante toda la vida útil del equipo.
El bobinado inconsistente no es una realidad inevitable en la producción de juntas enrolladas en espiral. Es un problema que tiene solución y que requiere comprender las causas fundamentales de la variabilidad e implementar soluciones que aborden los factores mecánicos, de materiales y de control de procesos.
Un modernoMáquina bobinadora automática para juntas enrolladas en espiral.ofrece la precisión, repetibilidad y eficiencia que las operaciones manuales no pueden igualar. Al invertir en equipos avanzados de fabricantes establecidos comokaxita, los equipos de producción pueden eliminar la frustración de una calidad inconsistente, reducir el desperdicio de material y producir juntas que funcionen de manera confiable en el campo.
Con el mercado mundial de sellado en expansión y las expectativas de calidad en aumento, la pregunta ya no es si se deben automatizar las operaciones de bobinado, sino qué tan rápido se puede hacer la transición.
