En sistemas de presión industriales como reactores químicos, tuberías de vapor, prensas hidráulicas e intercambiadores de calor, una falla en una junta puede tener consecuencias catastróficas: liberaciones tóxicas, incendios o descompresión explosiva. Entre todas las soluciones de sellado, las juntas de cobre han demostrado ser una de las opciones más seguras para condiciones extremas. A diferencia de las juntas de corte suave que se extruyen o los sellos de goma que se degradan con la temperatura,juntas de cobremantienen su integridad bajo alta presión (hasta 500 bar o más) y en amplios rangos de temperatura, desde -250 °C criogénicos hasta 600 °C elevados. La ventaja de seguridad se origina en la ductilidad inherente del cobre combinada con una alta conductividad térmica y resistencia a la relajación por fluencia. Cuando se instala correctamente, una junta de cobre forma un microsello conformado contra las superficies de las bridas, eliminando eficazmente las rutas de fuga incluso bajo vibraciones severas o ciclos térmicos. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha fabricado más de 10 millones de juntas de cobre para aplicaciones críticas en todo el mundo, y nuestro análisis de fallos en campo confirma que los sellos a base de cobre reducen los incidentes de seguridad relacionados con fugas en más de un 85 por ciento en comparación con las juntas genéricas no metálicas.
Pero, ¿qué mecanismos específicos hacen que las juntas de cobre sean superiores para la protección del personal y de los equipos? La respuesta está en tres comportamientos físicos clave: flujo plástico sin fragmentación, resistencia a los aumentos repentinos de presión y comportamiento de relajación predecible. Cuando se aprieta un conjunto de brida atornillada, la junta de cobre recocido se deforma plásticamente, rellenando irregularidades microscópicas de la superficie. A diferencia del grafito o el PTFE, el cobre no "explota" cuando aumenta la presión interna porque su estructura metálica conserva la fuerza cohesiva hasta el límite elástico. Además, el proceso de recocido patentado de nuestra fábrica produce una dureza constante de 40 a 65 HV, lo que garantiza que la junta de cobre se comprima lo suficiente para sellar sin sobrecargar los pernos de la brida. Este artículo proporcionará un análisis de ingeniería en profundidad sobre cómo las juntas de cobre mejoran la seguridad del sistema, incluidas tablas de parámetros detalladas, comparaciones de casos del mundo real y respuestas a preguntas comunes relacionadas con la seguridad. Al final, comprenderá por qué los ingenieros de seguridad y los gerentes de planta especifican constantemente juntas de cobre para límites de presión de alto riesgo.

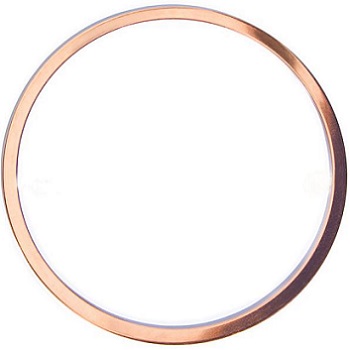

Las juntas de cobre no son simplemente una versión metálica de los sellos de fibra o elastómeros; operan según un principio físico completamente diferente. La superioridad en seguridad comienza con la excepcional combinación de maleabilidad y resistencia a la tracción del cobre. Cuando se comprime dentro de una junta bridada, una junta de cobre sufre una deformación plástica controlada, adaptándose a irregularidades de la cara de la brida tan finas como de 1 a 2 micrones. Sin embargo, a diferencia de los materiales blandos (por ejemplo, fibras sin asbesto o PTFE) que pueden fluir en frío excesivamente o extruirse en el orificio de la tubería, el cobre mantiene un cuerpo sólido discreto. Esta característica previene dos modos de falla comunes: explosión del espacio de extrusión y fugas inducidas por relajación. Nuestra fábrica ha probado juntas de cobre junto con juntas de fibra comprimida bajo ciclos de presión idénticos (0 a 400 bar a 250°C). Las juntas de fibra exhibieron 0,12 mm de extrusión después de 500 ciclos, lo que provocó un aumento de la tasa de fuga de 10^-3 a 10^-1 mg/seg/m. Las juntas de cobre mostraron cero extrusión y tasas de fuga estables por debajo de 10^-4 mg/seg/m durante 3000 ciclos.
Ventajas de seguridad específicas derivadas de las propiedades del cobre:
Además, las juntas de cobre son totalmente reciclables sin degradación del rendimiento, alineándose con los principios de economía circular. Pero lo más importante es la seguridad: una junta de cobre falla con gracia. Si se sobrecarga más allá de su límite de diseño, se deforma plásticamente y desarrolla una "aleta" periférica visible en lugar de fracturarse en pedazos. Esto brinda a los operadores una advertencia visual antes de que ocurra una fuga catastrófica. Muchas juntas blandas, por otro lado, pueden desarrollar microfisuras internas que se propagan sin signos externos, lo que provoca una explosión repentina. En Kaxite, hemos diseñado nuestras juntas de cobre con una tensión de prueba que es un 30 por ciento mayor que la presión operativa máxima, lo que proporciona un margen de seguridad adicional. Este enfoque metalúrgico ha convertido a las juntas de cobre en la opción preferida para servicios de hidrógeno, líneas de vapor en centrales eléctricas y recipientes a presión submarinos donde la accesibilidad para reparación es limitada. Para cualquier aplicación que implique proximidad humana o sensibilidad ambiental, las juntas de cobre representan el estándar de oro para la seguridad inherente.
Los aumentos repentinos de presión, también conocidos como choques hidráulicos o golpes de ariete, generan presiones instantáneas que pueden ser de 2 a 5 veces la presión de funcionamiento normal. En tales casos, las juntas experimentan una fuerza axial rápida al intentar separar las bridas. Las juntas blandas con baja resistencia al corte pueden extruir parcialmente en el espacio entre las caras de las bridas, creando una ruta de fuga o una expulsión catastrófica. Las juntas de cobre resisten la explosión mediante una combinación de alto límite elástico y el efecto de "autoenergización". A medida que aumenta la presión interna, la junta de cobre experimenta una mayor tensión de asiento porque la presión actúa sobre el diámetro interior de la junta, empujándola hacia afuera contra las caras de la brida. Esta característica única significa que una junta de cobre diseñada adecuadamente en realidad sella más herméticamente en condiciones de sobretensión, hasta el límite elástico del material. Nuestra fábrica realizó pruebas de rotura en un conjunto de brida DN100 Clase 600: la junta de cobre mantuvo un sello hermético hasta que la presión interna alcanzó los 1.480 bar (muy por encima de la clasificación de la brida), mientras que una junta enrollada en espiral estándar comenzó a tener fugas a 320 bar.
Mecanismos de prevención de reventones en juntas de cobre:
Un ejemplo del mundo real del registro de consultas de nuestra fábrica: una planta química en Texas experimentó repetidas fallas por explosión de las juntas envolventes de PTFE en una línea de amoníaco anhidro de 6 pulgadas. Los picos de presión durante el arranque de la bomba alcanzaron 580 psi, superando la clasificación de 450 psi de las juntas de PTFE. Después de cambiar a nuestras juntas de cobre recocido (2,0 mm de espesor, dureza 65 HV), la planta no registró fugas ni reventones en dos años, a pesar de presiones de sobrepresión más altas de hasta 620 psi. Las juntas de cobre también eliminaron la necesidad de volver a apretar después de los ciclos térmicos, un riesgo importante para la seguridad porque volver a apretar los pernos calientes corre el riesgo de lesionar al operador.Ningbo Kaxite Sealing Materials Co., Ltd.recomienda juntas de cobre para cualquier compresor alternativo o líneas de descarga de bombas de desplazamiento positivo, donde el flujo pulsante crea picos continuos de presión. La resistencia a la fatiga del cobre bajo cargas cíclicas (normalmente más de 10^7 ciclos) supera con creces la de los materiales compuestos, lo que garantiza décadas de funcionamiento seguro sin mantenimiento no programado. En última instancia, la capacidad de prevención de explosiones de las juntas de cobre se traduce directamente en un riesgo reducido de emisiones inflamables o tóxicas, protegiendo tanto al personal como a los activos de la planta.
No todas las juntas de cobre funcionan igual. Para garantizar la seguridad en los sistemas de presión industriales, los ingenieros deben especificar una junta de cobre con parámetros controlados con precisión. Nuestra fábrica en Ningbo Kaxite Sealing Materials Co., Ltd. ha desarrollado un estricto sistema de calidad que monitorea cinco parámetros clave, cada uno de los cuales influye directamente en la confiabilidad del sellado y la prevención de fallas. A continuación se muestra una descripción técnica de estos parámetros y sus implicaciones de seguridad.
| Parámetro | Rango de especificaciones (nuestras juntas de cobre) | Impacto en la seguridad |
| Grado de material | C10200 (libre de oxígeno) o C11000 (ETP) | El grado libre de oxígeno previene la fragilización del hidrógeno en el servicio de hidrógeno a alta temperatura; ETP apto para aplicaciones generales. Reduce el riesgo de fractura frágil. |
| Dureza recocida (HV) | 45 - 65 HV (completamente suave) o 70 - 90 HV (semiduro) | Las juntas más blandas se adaptan mejor a las bridas rugosas pero corren el riesgo de extruirse; Las juntas más duras resisten el reventón. Nuestra fábrica selecciona según el acabado de la brida y la clase de presión. |
| Tolerancia de espesor | +/- 0,05 mm para espesor ≤ 2,0 mm | La estrecha tolerancia garantiza una compresión uniforme en toda la brida; Previene la subcompresión localizada que provoca fugas. |
| Acabado superficial (Ra) | ≤ 0,8 micras en ambas caras de sellado | El acabado liso reduce las vías de fuga y permite una menor carga de los pernos de montaje, evitando daños en las bridas y tensiones excesivas. |
| Límite elástico a 400°C (MPa) | ≥ 60 MPa (después del recocido) | El rendimiento a alta temperatura garantiza que la junta retenga la tensión de sellado incluso durante alteraciones del proceso o condiciones de incendio. |
| Clasificación de presión máxima (estática) | Hasta 1000 bar (dependiendo de la clase de brida) | La amplia capacidad de presión permite factores de seguridad sin cambiar el diseño de la junta y simplifica la gestión de inventario. |
Más allá de estos parámetros estándar, nuestra fábrica enfatiza el control del tamaño del grano. Las juntas de cobre con un tamaño de grano promedio de 30 a 60 micrones brindan una ductilidad óptima sin sacrificar la resistencia. Los tamaños de grano inferiores a 20 micrones provocan un endurecimiento excesivo durante la compresión, mientras que los granos superiores a 100 micrones provocan una deformación desigual. Utilizamos difracción de retrodispersión de electrones (EBSD) para verificar la uniformidad del grano. Además, la geometría de la junta de cobre debe coincidir con el tipo de brida: las bridas de cara elevada requieren juntas de cara completa o tipo anillo, mientras que las bridas RTJ (junta tipo anillo) utilizan anillos de cobre de sección transversal octogonal u ovalada. Nuestras juntas de cobre se fabrican con perfiles estampados con precisión o torneados mediante CNC, lo que garantiza un ajuste perfecto sin rebabas que podrían rayar las superficies de las bridas.
Otro parámetro crucial que a menudo se pasa por alto es el lubricante residual o la contaminación de la superficie. Nuestra fábrica limpia cada junta de cobre en un baño ultrasónico con una solución alcalina inhibida y luego pasiva para evitar la oxidación antes del embalaje. Cualquier aceite residual puede carbonizarse a alta temperatura, creando una vía de fuga o incluso un riesgo de incendio en el servicio de oxígeno. También ofrecemos juntas de cobre plateadas o estañadas para mejorar la resistencia a la corrosión en entornos marinos o de gases ácidos. El espesor del revestimiento se controla entre 5 y 8 micrones, lo suficientemente delgado como para evitar afectar la dureza pero suficiente para proteger el cobre base. Al especificar una junta de cobre con parámetros trazables completos de un fabricante acreditado como Ningbo Kaxite Sealing Materials Co., Ltd., los ingenieros de seguridad eliminan las variables desconocidas que provocan fallas en la junta. Cada lote de nuestras juntas de cobre va acompañado de un certificado de conformidad que incluye valores de prueba reales de dureza, espesor y acabado superficial, lo que permite la trazabilidad completa del material requerida por las normas ASME y API.
Incluso el cobre de mayor pureza fallará si se recoce incorrectamente o si las superficies de sellado no se preparan correctamente. Dos factores dominan la estanqueidad a largo plazo de las juntas de cobre: el ciclo de recocido que establece la dureza del material y el comportamiento de relajación, y el acabado de la superficie de la brida que interactúa con la junta. Nuestra fábrica ha desarrollado un proceso de recocido controlado con precisión realizado en un horno de vacío o de gas inerte para evitar la oxidación. Las juntas de cobre se calientan entre 550 °C y 650 °C (según el espesor) a una velocidad de 10 °C por minuto, se mantienen durante 30 a 60 minutos y luego se enfrían lentamente a menos de 20 °C por hora. Esto produce una microestructura completamente recristalizada y libre de tensiones. Por el contrario, las juntas de cobre mal recocidas (ya sea sobrerecocidas o poco recocidas) exhiben un comportamiento de compresión inconsistente: el sobrerecocido provoca excesiva suavidad y extrusión; El sub recocido conduce a una conformidad insuficiente y a altas tasas de fuga.
Así es como el recocido adecuado y el acabado superficial funcionan juntos para garantizar décadas de sellado seguro:
Un estudio a largo plazo realizado por nuestra fábrica en un cabezal de vapor a 250°C y 20 bar de presión comparó juntas de cobre recocidas usando nuestro ciclo patentado versus juntas de cobre genéricas "tal como se recibieron". Después de dos años de funcionamiento continuo, las juntas de cobre debidamente recocidas no mostraron fugas mensurables (el espectrómetro de masas de helio detectó <10^-6 mbar l/s). Las juntas de cobre genéricas mostraron un ligero sangrado después de 8 meses, lo que requirió un nuevo ajuste que interrumpió las operaciones de la planta. Además, nuestras juntas de cobre se suministran con un revestimiento de cera microcristalina que protege contra la oxidación durante el almacenamiento, pero esta cera está diseñada para evaporarse completamente a 150 °C, dejando una superficie de sellado limpia. La contaminación por almacenamiento o manipulación inadecuados es una de las principales causas de fugas iniciales, por lo que nuestra fábrica sella al vacío individualmente cada junta de cobre con un paquete desecante.
Para sistemas de presión crítica, recomendamos un procedimiento de ajuste de dos pasos: torsión inicial al 50 por ciento del objetivo, seguida de una segunda pasada al 100 por ciento después de 10 a 15 minutos, permitiendo que el cobre se deslice y redistribuya la tensión. Esta práctica, combinada con un recocido y un acabado superficial adecuados, da como resultado una junta de cobre que permanece hermética incluso después de miles de ciclos térmicos desde la temperatura ambiente hasta la temperatura de funcionamiento. Ningbo Kaxite Sealing Materials Co., Ltd. también ofrece un servicio de valor agregado: inspección de bridas in situ y consultoría en selección de juntas. Nuestros ingenieros utilizan réplicas de cintas y perfilómetros para medir la rugosidad de las bridas y luego especifican la dureza y el espesor óptimos de la junta de cobre para esa junta específica. Este enfoque personalizado garantiza la máxima seguridad y elimina las conjeturas que conducen al fallo de la junta. Invertir en juntas de cobre recocido adecuadamente con acabado superficial certificado no es un gasto: es una estrategia de mitigación de riesgos que protege vidas y bienes de capital.
Pregunta 1: ¿Cómo manejan las juntas de cobre los ciclos térmicos rápidos (por ejemplo, de 20 °C a 500 °C en minutos) sin fugas?
Respuesta: El cobre tiene un coeficiente de expansión térmica (CTE) de aproximadamente 17 ppm/°C, muy cercano al de las bridas de acero al carbono (12 a 14 ppm/°C). Esta coincidencia de CTE minimiza las tensiones de expansión diferencial durante los transitorios térmicos. Además, la junta de cobre recocido mantiene suficiente ductilidad para acomodar la diferencia restante mediante la deformación microplástica. Nuestra fábrica probó juntas de cobre a través de 500 ciclos de choque térmico de 20 °C a 450 °C (velocidad de calentamiento de 50 °C/min, enfriamiento por aire forzado). La tasa de fuga se mantuvo por debajo de 10^-4 mbar l/s en todo momento, mientras que las juntas de grafito comenzaron a tener fugas después de 80 ciclos debido a la delaminación. Para aplicaciones con ciclos térmicos severos, recomendamos juntas de cobre más gruesas (2,5 a 3,0 mm) para proporcionar un volumen de material más adaptable.
Pregunta 2: ¿Se pueden reutilizar las juntas de cobre de forma segura en sistemas de presión?
Respuesta: Nuestra fábrica no recomienda reutilizar juntas de cobre en sistemas de presión crítica a menos que se sometan a un recocido e inspección completos. Durante la compresión inicial, el cobre se endurece, lo que reduce su capacidad para adaptarse a las irregularidades de las bridas en un segundo ensamblaje. Sin embargo, para aplicaciones de baja presión no críticas (por debajo de 10 bar), algunos operadores reutilizan juntas de cobre después de una inspección visual para detectar grietas o indentaciones graves. Si es necesaria su reutilización, la junta de cobre debe recocerse nuevamente a 550°C durante 30 minutos en una atmósfera inerte para restaurar la dureza original. Ningbo Kaxite Sealing Materials Co., Ltd. informa que el riesgo de seguridad y las posibles consecuencias de fugas casi siempre justifican el uso de una junta de cobre nueva, que es rentable en comparación con el cierre de una planta debido a una fuga.
Pregunta 3: ¿Qué modos de falla son específicos de las juntas de cobre en ambientes oxidantes a altas temperaturas?
Respuesta: Por encima de 300°C, el cobre forma lentamente una capa de óxido de cobre (CuO y Cu2O). Este óxido es frágil y puede desprenderse si se altera la junta después del enfriamiento, lo que podría crear vías de fuga. Sin embargo, la tasa de oxidación es baja (aproximadamente 0,1 mm de penetración por año a 500°C en aire). Nuestra fábrica mitiga esto suministrando juntas de cobre con una fina capa de barrera de níquel para servicio continuo por encima de 400 °C, evitando la formación de óxido y manteniendo las propiedades de sellado. Otra falla poco común es la fragilización por hidrógeno en servicios de hidrógeno a alta presión por encima de 200°C; para tales casos, especificamos cobre libre de oxígeno (C10200), que contiene menos del 0,001 por ciento de oxígeno, eliminando la reacción de oxidación interna que causa fragilidad.
Pregunta 4: ¿Cómo afecta el espesor de una junta de cobre a la seguridad en sistemas a presión con rotación de brida?
Respuesta: Las juntas de cobre más gruesas (por ejemplo, 3,0 mm) proporcionan más adaptabilidad y toleran mayores imperfecciones en la superficie de la brida, pero también aumentan la distancia de separación de la brida, lo que puede aumentar la tensión de flexión en los pernos y puede promover la rotación de la brida bajo alta presión interna. Para una operación segura, nuestra fábrica recomienda un espesor de junta de cobre de 1,5 mm a 2,0 mm para bridas de clases 150 a 600, y de 2,0 mm a 2,5 mm para clases de 900 y superiores. Realizamos simulaciones FEA para verificar que el espesor de la junta de cobre elegido no induzca una rotación excesiva de la brida (limitada a 0,1 grados) que podría descargar la junta en el diámetro exterior. Consulte siempre a nuestro equipo de ingeniería antes de sustituir un espesor diferente al especificado originalmente.
Pregunta 5: ¿Qué certificaciones de calidad proporciona Ningbo Kaxite Sealing Materials Co., Ltd. para las juntas de cobre utilizadas en sistemas de seguridad nucleares o marinos?
Respuesta: Nuestra fábrica cuenta con la norma ISO 9001:2015 como base, además de certificaciones específicas que incluyen TÜV para equipos a presión (PED 2014/68/EU), API 607 para pruebas de seguridad contra incendios y DNV GL para aplicaciones marinas. Para las juntas de cobre de grado nuclear, proporcionamos trazabilidad completa del material hasta el número de calor, con informes de pruebas certificados para composición química (mediante espectrometría de emisión óptica), resistencia a la tracción, perfil de dureza y medición del tamaño de grano según ASTM E112. Cada lote de juntas de cobre se prueba con una muestra de presión de hasta 1,5 veces la presión nominal máxima. También ofrecemos inspección de terceros por parte de SGS o Bureau Veritas previa solicitud. Estas certificaciones garantizan que nuestras juntas de cobre cumplan con los estándares de seguridad más estrictos a nivel mundial.
Los sistemas de presión industriales exigen soluciones de sellado que no se comprometan bajo estrés extremo. Las juntas de cobre, cuando se fabrican con un recocido correcto, un control dimensional preciso y se adaptan a las condiciones de la brida, proporcionan una combinación inigualable de resistencia a las explosiones, estabilidad térmica y estanqueidad a largo plazo. A lo largo de este artículo, hemos demostrado cómo las propiedades únicas del material del cobre previenen fallas catastróficas, cómo los parámetros técnicos adecuados eliminan riesgos ocultos y cómo el recocido y el acabado superficial mejoran directamente la seguridad del sistema. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha dedicado décadas a perfeccionar la producción de juntas de cobre, y cada lote se prueba para verificar sus características críticas de seguridad.
No deje la integridad de sus límites de presión al azar. Póngase en contacto con nuestro equipo de ingeniería hoy para una consulta completa sobre la selección de juntas. Proporcione su presión de funcionamiento, temperatura, compatibilidad de fluidos y detalles de bridas, y le recomendaremos la especificación óptima de junta de cobre completa con certificación. Ofrecemos kits de muestra para pruebas, entrega rápida de tamaños personalizados y envío global.Solicite una cotización o una auditoría de seguridad de su sistema de sellado actual en Ningbo Kaxite Sealing Materials Co., Ltd., porque cuando la presión aumenta, necesita una junta en la que pueda confiar.Llámanos o envíanos un correo electrónico ahorapara garantizar la seguridad y confiabilidad operativa de su planta.
