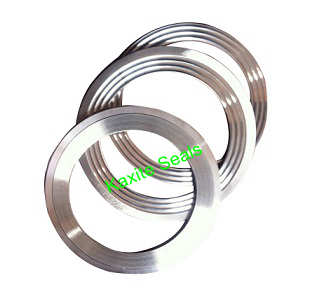

En entornos industriales exigentes, el rendimiento del sellado es fundamental para la seguridad, la eficiencia y el cumplimiento medioambiental. Entre los muchos tipos de juntas disponibles, la junta dentada, también conocida como junta Kammprofile o junta ranurada, destaca por su capacidad para ofrecer un sellado fiable en condiciones extremas de temperatura, presión y ciclos térmicos. Pero ¿qué es exactamente una junta dentada? Esencialmente, es una junta metálica con una serie de estrías o ranuras concéntricas en la superficie de sellado, generalmente cubierta con un material de revestimiento blando como grafito, PTFE o un material sin asbesto. Los dentados crean múltiples líneas de sellado que concentran la carga de compresión, asegurando un sellado hermético incluso cuando las condiciones de la brida no son las ideales. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica fabrica materiales de alto rendimiento.Juntas dentadasdurante más de dos décadas, prestando servicios a industrias que van desde el petróleo y el gas hasta el procesamiento químico y la generación de energía.
Pero, ¿cómo mejora una junta dentada el rendimiento de sellado en comparación con las juntas metálicas planas tradicionales o las juntas enrolladas en espiral? La respuesta radica en su interacción mecánica única con las superficies de las bridas. Cuando se comprimen, los dientes se incrustan ligeramente en el material de revestimiento, creando una barrera muy eficaz contra las fugas. El núcleo metálico proporciona solidez estructural y resistencia a la presión, mientras que el revestimiento blando se adapta a las imperfecciones e irregularidades de las bridas. Esta combinación da como resultado una estanqueidad excepcional con una precarga de perno relativamente baja, lo que reduce el riesgo de daños en las bridas y simplifica el mantenimiento. Además, la junta dentada ofrece una resistencia superior a los ciclos térmicos, ya que el núcleo metálico y los dientes se adaptan al movimiento sin perder fuerza de sellado. Este artículo proporciona una inmersión técnica completa en el diseño de juntas dentadas, selección de materiales, datos de rendimiento y mejores prácticas de aplicación, con especificaciones detalladas de la amplia cartera de productos de nuestra fábrica.
La junta dentada obtiene su eficiencia de sellado superior del principio de concentración de tensiones. A diferencia de una junta plana que depende de una compresión uniforme en un área grande, la junta dentada utiliza ranuras concéntricas, en forma de V o concéntricas que concentran la fuerza de sujeción en una serie de líneas de sellado estrechas y de alta tensión. Cuando la junta se comprime entre dos bridas, los dientes muerden el material de revestimiento blando, creando múltiples anillos concéntricos de contacto íntimo. Este enfoque de sellado de líneas múltiples tolera en gran medida las imperfecciones de la superficie de las bridas, como rayones, picaduras de corrosión o deformaciones menores, porque cada dentado actúa como un sello independiente. Incluso si una línea de sellado está comprometida, las líneas restantes mantienen el sello. Nuestra fábrica enMateriales de sellado Co., Ltd de Ningbo Kaxite. ha diseñado nuestras juntas dentadas con una geometría de ranura optimizada para maximizar el número de líneas de sellado activas manteniendo al mismo tiempo el espesor de metal adecuado para la resistencia a la presión.
Mecanismos clave que hacen que el diseño dentado sea superior:
Los datos cuantitativos de nuestro laboratorio demuestran la ventaja de eficiencia. En una prueba de fuga estandarizada (prueba de fuga de helio, espectrómetro de masas), una junta plana de grafito con un espesor de 1,6 mm mostró una tasa de fuga de 0,03 mg/(m·s) a una presión de brida de 50 bar. Una junta dentada con revestimiento de grafito, utilizando la misma brida y carga de perno, logró una tasa de fuga de 0,001 mg/(m·s), 30 veces menor. Esta espectacular mejora en la eficiencia del sellado es la razón por la que las juntas dentadas son obligatorias en muchas aplicaciones de alta integridad, como el servicio de hidrógeno y el manejo de GNL, donde incluso las fugas más pequeñas son inaceptables.
Además, el diseño dentado mejora la resistencia de la junta al "reventón" bajo alta presión interna. Los dientes crean un enclavamiento mecánico con el material de revestimiento, evitando que se salga del espacio de la brida. Este es un modo de falla común para juntas blandas, particularmente en aplicaciones de temperatura elevada. Nuestras juntas dentadas han sido probadas para soportar presiones internas de hasta 250 bar sin extrusión, proporcionando un sellado confiable incluso en los servicios más exigentes. Esta combinación de alta eficiencia de sellado, resiliencia y resistencia a las explosiones es la razón por la que la junta dentada se ha convertido en la opción preferida para aplicaciones de sellado críticas en todo el mundo.
El rendimiento de una junta dentada en condiciones extremas está determinado por los materiales utilizados tanto para el núcleo metálico como para el revestimiento blando. El núcleo metálico, típicamente hecho de acero inoxidable (por ejemplo, 304, 316, 316L), proporciona la resistencia mecánica y la recuperación elástica necesarias para soportar altas fuerzas de sujeción y presiones internas. El material de revestimiento, que puede ser grafito, PTFE, mica o fibra cerámica, proporciona la adaptabilidad y la resistencia química necesarias para sellar contra el fluido del proceso. Al seleccionar la combinación adecuada de materiales de núcleo y revestimiento, las juntas dentadas se pueden diseñar para funcionar a temperaturas desde criogénicas (-196 °C) hasta 1000 °C (con revestimientos de mica o cerámica) y presiones desde vacío hasta 350 bar. Nuestra fábrica en Kaxite ofrece una amplia gama de combinaciones de materiales para satisfacer las necesidades específicas de cada aplicación.
Consideraciones clave sobre materiales para aplicaciones en condiciones extremas:
Para validar el desempeño de nuestras juntas dentadas en condiciones extremas, nuestra fábrica realiza una serie de pruebas de tipo de acuerdo con las normas ASME B16.20, EN 13555 y DIN 28091. Estas pruebas incluyen una prueba de compresión en caliente (que mide la relajación a temperaturas elevadas), una prueba de fuga (con helio o nitrógeno a diferentes presiones) y una prueba de ciclado térmico (entre la temperatura ambiente y la temperatura máxima de servicio). Nuestras juntas dentadas pasan consistentemente estas pruebas, logrando tasas de fuga que cumplen con los requisitos más estrictos de emisiones fugitivas de TA-Luft (Alemania) y EPA (EE. UU.).
En un proyecto reciente para una refinería en Medio Oriente, nuestras juntas dentadas con núcleos de 316L y revestimientos de grafito se especificaron para una columna de destilación que operaba a 320°C y 80 bar. Las juntas se instalaron en 20 bridas con diámetros que van desde 4" hasta 24". Después de tres años de operación, la planta realizó un estudio de fugas y no encontró fugas detectables en las bridas, lo que confirma la confiabilidad de nuestras juntas dentadas en condiciones extremas. Este rendimiento, combinado con la reutilización de la junta (en muchos casos, el núcleo metálico se puede revestir con nuevo material de revestimiento), hace que la junta dentada sea una solución altamente rentable para aplicaciones de sellado desafiantes.
Materiales de sellado Co., Ltd de Ningbo Kaxite. fabrica una amplia gama de juntas dentadas diseñadas para satisfacer las diversas necesidades de las aplicaciones de sellado industrial. Nuestra oferta de productos incluye dimensiones estándar según ASME B16.20, EN 1514 y DIN 2697, así como tamaños personalizados para bridas especiales. La siguiente tabla proporciona las especificaciones técnicas clave para nuestros tipos de juntas dentadas más populares, que se utilizan en las industrias química, petroquímica, de generación de energía y de procesamiento de alimentos. Todos los valores se basan en pruebas de tipo según las normas ASME y EN. Nuestra fábrica también puede producir juntas dentadas con materiales especializados, como núcleos plateados para conductividad a altas temperaturas o revestimientos de grafito exfoliado con altos niveles de pureza.
| Parámetro | Estándar con revestimiento de grafito | Revestimiento de PTFE | Cara de mica (alta temperatura) | Revestimiento cerámico (temperatura extrema) |
| Material del núcleo | Acero inoxidable 316L / Acero inoxidable 304 | Acero inoxidable 316L | Inconel625/316L | Inconel 600 |
| Espesor del núcleo (mm) | 1,5 - 3,0 milímetros | 1,5 - 2,5 mm | 2,0 - 3,0 milímetros | 2,5 - 4,0 milímetros |
| Profundidad de dentado (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 milímetros |
| Material de revestimiento | Grafito expandido (pureza mínima del 98%) | PTFE puro (o modificado) | Mica flogopita | Fibra cerámica + mica |
| Espesor del revestimiento (mm) | 0,3 - 0,5 mm por lado | 0,5 - 1,0 mm por lado | 0,4 - 0,6 mm por lado | 0,5 - 0,8 mm por lado |
| Rango de temperatura (°C) | -196°C a +450°C (gas inerte) | -196°C a +260°C | -196°C a +800°C | -196°C a +1000°C |
| Presión máxima (bar) a 25°C | 250 barras | 150 barras | 200 barras | 160 barras |
| Tasa de fuga (mg/(m·s)) a 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Tipos de bridas aplicables | RF, FF, macho/hembra, machihembrado | RF, FF | RF, machihembrado | RF, machihembrado |
Además de estas ofertas estándar, nuestra fábrica ofrece varias características opcionales para mejorar el rendimiento y simplificar la instalación. Estos incluyen un anillo de centrado interior y exterior (para simplificar la alineación y evitar la sobrecompresión), un anillo de localización (para mantener la junta en su lugar durante el montaje de la brida vertical) y un diseño de "ventilación de gas" (para juntas dentadas de doble cara para evitar el gas atrapado). También ofrecemos una amplia gama de tamaños personalizados, desde 1/2" NPS hasta 60" NPS, y formas especiales para bridas no estándar. Todas nuestras juntas dentadas se suministran con una hoja de instalación detallada y una tabla de recomendaciones de torsión, lo que garantiza que la junta esté instalada correctamente para un rendimiento óptimo.
El control de calidad es una prioridad en nuestra fábrica. Cada junta dentada se somete a una inspección visual para detectar defectos en la superficie, una verificación dimensional utilizando CMM (máquina de medición de coordenadas) para bridas críticas y una prueba de fugas para aplicaciones de alta presión. Proporcionamos un informe completo de trazabilidad del material, que incluye certificados de fábrica para el núcleo metálico y certificación de la pureza y las propiedades del material de revestimiento. Esta trazabilidad es esencial para industrias con estrictos requisitos de calidad, como la nuclear y la aeroespacial. Nuestras juntas dentadas cumplen totalmente con la Directiva europea sobre equipos a presión (PED) y están disponibles con la marca CE cuando es necesario.
Incluso la junta dentada de la más alta calidad fallará si no se instala correctamente. El diseño único de la junta dentada, que se basa en la concentración de tensiones y múltiples líneas de sellado, requiere procedimientos de instalación específicos para lograr su rendimiento nominal. Los errores de instalación comunes incluyen apretar demasiado (lo que puede aplastar los dentados), apretar mal (lo que provoca fugas), carga desigual de los pernos (que causa distorsión de la brida) y daños al material de revestimiento durante la manipulación. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha desarrollado un protocolo de instalación detallado que ha sido validado en campo en miles de instalaciones. Seguir estas pautas garantiza que la junta dentada ofrezca todo su potencial de sellado y alcance la vida útil esperada.
Pasos de instalación esenciales para juntas dentadas:
Un estudio de caso de una planta química en los EE. UU. ilustra la importancia de una instalación correcta. La planta utilizaba nuestras juntas dentadas en la brida de un reactor que funcionaba a 250 °C y 60 bar. A pesar de las juntas de alta calidad, la planta experimentó fugas intermitentes. La investigación reveló que los pernos de las bridas se estaban apretando en un patrón circular, no en forma cruzada, lo que provocaba una carga desigual y una distorsión de la brida. Después de volver a capacitar al equipo de mantenimiento sobre el procedimiento de ajuste correcto, se eliminó la fuga y las juntas funcionaron sin problemas durante los siguientes tres años hasta la siguiente parada de mantenimiento planificada. Este ejemplo subraya que la instalación adecuada es tan importante como la selección de la junta.
Nuestra fábrica ofrece un programa de capacitación en instalación gratuito para nuestros clientes, que se puede realizar en el sitio o en línea. La capacitación cubre el manejo de juntas, inspección de bridas, cálculo de torque y uso de equipos tensores hidráulicos. También proporcionamos una lista de verificación de instalación que pueden utilizar los equipos de mantenimiento para garantizar que se completen todos los pasos. Además, ofrecemos un servicio de retorque para bridas críticas, donde nuestros técnicos visitan el sitio para realizar el retorque después del primer ciclo térmico. Al invertir en una instalación adecuada, puede asegurarse de que sus juntas dentadas alcancen su máximo rendimiento y vida útil, protegiendo su equipo y su personal.
Pregunta 1: ¿Cuál es la diferencia entre una junta dentada y una junta enrollada en espiral?
Respuesta: Ambas son juntas de alto rendimiento, pero difieren en su construcción y principio de sellado. Una junta enrollada en espiral está hecha de capas alternas de metal y material de relleno enrolladas en espiral, lo que proporciona características similares a las de un resorte y una alta flexibilidad. Una junta dentada, por otro lado, consiste en un núcleo de metal sólido con estrías concéntricas en la superficie, cubierto con un revestimiento blando. La junta dentada ofrece una mayor resistencia a las explosiones y es menos propensa a sufrir daños durante la manipulación y la instalación. Por lo general, también requiere cargas de pernos más bajas para lograr un sello en comparación con las juntas en espiral del mismo tamaño. Para aplicaciones con ciclos térmicos severos o presión interna alta, la junta dentada suele ser la opción preferida debido a su núcleo metálico robusto y sus múltiples líneas de sellado.
Pregunta 2: ¿Se pueden reutilizar las juntas dentadas después de retirarlas?
Respuesta: En general, no recomendamos reutilizar juntas dentadas, especialmente en servicios críticos. Una vez que se ha comprimido la junta, los dientes y el material de revestimiento se han endurecido y es posible que no sellen con tanta eficacia si se reutilizan. Sin embargo, en algunas aplicaciones no críticas, de baja presión y baja temperatura, es posible reutilizar la junta si el material de revestimiento aún está intacto y los dientes no están deformados. El núcleo metálico a menudo se puede revestir con material de revestimiento nuevo en nuestra fábrica, restaurando la junta a su nueva condición. Este servicio está disponible para juntas grandes donde los costos de reemplazo son altos. Para aplicaciones críticas para la seguridad, utilice siempre una junta dentada nueva.
Pregunta 3: ¿Cuál es la presión y temperatura máximas para una junta dentada?
Respuesta: La presión y temperatura máximas dependen de los materiales utilizados. Con un núcleo de acero inoxidable 316L y una cara de grafito expandido, nuestras juntas dentadas pueden funcionar a temperaturas de hasta 450 °C (en atmósferas inertes) y presiones de hasta 250 bar. Para temperaturas más altas, las versiones con revestimiento de mica o de cerámica pueden soportar hasta 800 °C y 1000 °C, pero la clasificación de presión disminuye ligeramente. Para aplicaciones criogénicas, la junta puede funcionar a -196 °C con revestimiento de PTFE. Es esencial consultar nuestras hojas de datos técnicos o comunicarse con nuestra fábrica en Ningbo Kaxite Sealing Materials Co., Ltd. para seleccionar la combinación de materiales correcta para sus condiciones operativas específicas.
Pregunta 4: ¿Qué acabado de superficie de brida se requiere para una junta dentada?
Respuesta: Para un rendimiento óptimo, el acabado de la superficie de la brida debe ser Ra de 3,2 a 6,3 micrómetros (125 a 250 micropulgadas). Este acabado proporciona suficiente rugosidad para que los dientes muerdan el material de revestimiento sin causar daños al revestimiento. Un acabado más suave (por ejemplo, Ra 1.6) puede reducir la fricción y hacer que la junta se deslice durante el atornillado, mientras que un acabado más áspero puede provocar un desgaste excesivo del revestimiento. Nuestra fábrica proporciona pautas de preparación de bridas para varios tipos y materiales de bridas. Si la brida está corroída o tiene rayones profundos, recomendamos volver a mecanizar la superficie de la brida antes de instalar la junta dentada.
Pregunta 5: ¿Cómo se comparan las juntas dentadas con las juntas de lámina (cortadas de una lámina) en términos de rendimiento?
Respuesta: Las juntas de lámina son más simples y menos costosas, pero dependen de una compresión uniforme en un área grande y son más sensibles a las irregularidades de las bridas y a las variaciones de carga de los pernos. Las juntas dentadas proporcionan un rendimiento de sellado superior, particularmente en aplicaciones de alta presión, alta temperatura y ciclos térmicos. El diseño dentado concentra la carga y crea múltiples líneas de sellado, lo que lo hace más tolerante con las imperfecciones de las bridas. Además, las juntas dentadas tienen una tasa de relajación por fluencia mucho menor, lo que mantiene su fuerza de sellado con el tiempo. Para aplicaciones críticas donde no se pueden tolerar fugas, las juntas dentadas son la opción preferida sobre las juntas de lámina. Nuestra fábrica puede proporcionar un análisis comparativo de rendimiento para ayudarle a hacer la selección correcta.
La junta dentada es una solución comprobada para aplicaciones de sellado industriales exigentes y ofrece un rendimiento superior gracias a su exclusivo diseño dentado, múltiples líneas de sellado y versatilidad de materiales. Desde hornos de alta temperatura hasta líneas criogénicas de GNL, desde vapor a alta presión hasta productos químicos agresivos, la junta dentada proporciona la confiabilidad y seguridad que exige la industria moderna. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica se ha ganado la reputación de ofrecer juntas dentadas de alta calidad con fabricación de precisión, control de calidad riguroso y profunda experiencia técnica. Ofrecemos una amplia gama de tamaños estándar y personalizados, así como características opcionales para simplificar la instalación y mejorar el rendimiento.
