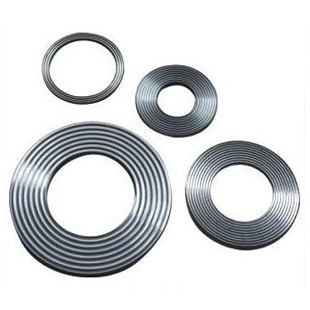

Camine por cualquier instalación de procesamiento de productos químicos y encontrará una compleja red de tuberías, recipientes e intercambiadores de calor, todos unidos mediante conexiones bridadas. Estas conexiones son los puntos débiles potenciales y dependen de un componente humilde pero crítico: la junta. Durante décadas, el valor predeterminado de la industria fueron a menudo juntas enrolladas en espiral o incluso materiales laminados simples sin asbesto. Sin embargo, se está produciendo un cambio fundamental.Juntas de metal corrugado(CMG) se están convirtiendo rápidamente en el estándar para aplicaciones de sellado críticas, y con razón. Ofrecen una combinación única de resiliencia, resistencia a la temperatura y confiabilidad de sellado que no tiene comparación con muchas alternativas tradicionales. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha estado a la vanguardia de esta revolución, fabricando juntas de metal corrugado de alto rendimiento que resuelven los problemas de sellado más desafiantes en plantas químicas, refinerías e instalaciones petroquímicas en todo el mundo.
La creciente preferencia por las juntas de metal corrugado no es sólo una tendencia; es una respuesta lógica a las crecientes demandas del procesamiento químico moderno. Las plantas están operando a presiones y temperaturas más altas para mejorar la eficiencia. Están manejando medios más agresivos y tóxicos, donde las fugas no sólo son costosas sino potencialmente desastrosas. Las normas medioambientales y de seguridad son cada vez más estrictas, exigiendo emisiones prácticamente nulas. En este desafiante panorama, se destaca la Junta de Metal Corrugado. Su exclusivo perfil corrugado proporciona una recuperación elástica y una resistencia excepcionales, compensando las inevitables fluctuaciones térmicas y de presión de un proceso. Esta resiliencia garantiza un sellado hermético a largo plazo, lo que reduce las emisiones fugitivas y elimina la necesidad de volver a apretar constantemente. En este artículo, exploraremos los principios de ingeniería, la ciencia de los materiales y las aplicaciones prácticas que hacen de las juntas de metal corrugado la opción preferida para la industria química, y brindaremos una visión técnica detallada de las especificaciones y mejores prácticas para su uso.
En el mundo del procesamiento químico, el "estado estacionario" es un mito. Las operaciones del mundo real se caracterizan por expansión y contracción térmica, aumentos repentinos de presión y vibraciones. Estas tensiones cíclicas son el principal enemigo de un sello de brida confiable. Las juntas planas tradicionales, como las láminas sin asbesto, pueden sufrir un "fraguado" permanente bajo la carga inicial del perno. Esto significa que pierden su resiliencia y elasticidad con el tiempo. Cuando la brida experimenta un ciclo térmico, la expansión puede comprimir aún más la junta y, cuando se enfría, la junta no puede recuperarse para mantener una presión de sellado adecuada. Esta pérdida de carga en los pernos provoca fugas. Una junta de metal corrugado es fundamentalmente diferente. Su núcleo es un perfil metálico delgado y corrugado que actúa como una serie de resortes. Al comprimirse no falla plásticamente de la misma manera; retiene una energía elástica significativa.
Para visualizar esto, imagine la diferencia entre una hoja plana de cartón y una caja de cartón corrugado. La sábana plana se pliega y arruga fácilmente, perdiendo su fuerza. La caja de cartón ondulado, sin embargo, es rígida y puede retroceder. El mismo principio se aplica a las juntas. El perfil corrugado de nuestras juntas de metal corrugado proporciona un alto grado de flexibilidad y recuperación. Un estudio reciente realizado por un importante instituto europeo de sellado midió la "relajación por fluencia" de varios tipos de juntas. La relajación por fluencia es la pérdida de tensión sobre el perno con el tiempo. Después de 1000 horas a 300 °C, una junta de fibra comprimida estándar había perdido más del 60 % de su tensión inicial. Una junta de grafito flexible perdió alrededor del 35%. Nuestras juntas de metal corrugado, por otro lado, perdieron menos del 15% de su tensión inicial. Esta excepcional retención de la carga del perno significa que la brida permanece sellada por más tiempo, incluso cuando el sistema sufre severos ciclos térmicos y de presión.
Esta resiliencia no se trata sólo de sellar; también se trata de seguridad y costo. En muchos procesos, detectar una pequeña fuga puede resultar difícil y requiere costosos equipos de detección de gas. Cuando se detecta una fuga, a menudo es necesario cerrar la planta para volver a apretar o reemplazar la junta. Para una planta química, una parada puede costar decenas de miles de dólares por hora en pérdida de producción. Al mantener un sello a largo plazo, las juntas de metal corrugado reducen la frecuencia de estas costosas y disruptivas intervenciones. La característica de "retroceso elástico" del núcleo corrugado garantiza que la junta pueda adaptarse al movimiento diferencial entre bridas, protegiendo el sello y evitando emisiones fugitivas. Esta confiabilidad es la razón principal por la que los gerentes de mantenimiento especifican cada vez más juntas de metal corrugado para sus aplicaciones más críticas y desafiantes.
Uno de los escenarios de sellado más desafiantes en el procesamiento químico es una brida de baja presión y gran diámetro. Piense en la entrada de un tanque de almacenamiento, un conducto de gran diámetro o la tapa de un intercambiador de calor. Estas bridas suelen ser difíciles de sellar porque tienen una superficie muy grande, pero solo se puede aplicar una cantidad limitada de fuerza del perno sin distorsionar la brida misma. Además, las caras de las bridas en estas aplicaciones a menudo están dañadas, picadas o desalineadas debido a cambios previos de juntas o simplemente debido al tamaño de la estructura. Una junta plana tradicional requiere una presión superficial muy alta para crear un sello, pero en una brida grande, lograr esta presión uniforme es casi imposible.
Aquí es donde brilla la genialidad del diseño de juntas de metal corrugado. Su patrón corrugado crea una serie de líneas de sellado altamente concentradas. En lugar de requerir una presión promedio alta en toda la cara de la junta, concentra la carga disponible del perno en estas zonas de contacto estrechas. Esto significa que una junta de metal corrugado puede lograr un sello hermético incluso con cargas de pernos relativamente bajas. La capacidad de adaptarse a las irregularidades de la superficie es otra ventaja fundamental. El núcleo corrugado actúa como un diafragma flexible que puede comprimirse y adaptarse a las imperfecciones de la superficie, lo cual es esencial al sellar bridas grandes, a veces deformadas. Las juntas planas estándar simplemente no pueden salvar estos espacios e imperfecciones sin una reparación exhaustiva de la cara de la brida, un proceso costoso y que requiere mucho tiempo.
Esta ventaja de rendimiento se traduce directamente en ahorros de costos en el mundo real. En el pasado, si un tanque de gran diámetro tenía fugas, la solución solía ser aislar el tanque, drenarlo y hacer que un soldador reparara la cara de la brida, o utilizar un proceso de mecanizado personalizado. Esto a menudo requirió semanas de preparación y costos significativos. Con las juntas de metal corrugado, muchos de estos problemas se resuelven a nivel de junta. Nuestra fábrica,Ningbo Kaxite Sealing Materials Co., Ltd., produce juntas de metal corrugado en tamaños de hasta varios metros de diámetro, para presiones tan bajas como unos pocos milibares y para condiciones de vacío. La capacidad de la junta para proporcionar un sello confiable bajo cargas de pernos tan bajas, combinada con su tolerancia a las imperfecciones de la superficie, la convierte en la solución ideal para estas aplicaciones problemáticas a gran escala. Esta capacidad permite a las plantas evitar costosos tiempos de inactividad y reparaciones de bridas, manteniendo las operaciones en funcionamiento y reduciendo los presupuestos de mantenimiento.
Seleccionar la junta de metal corrugado correcta para una aplicación de procesamiento químico específica requiere una comprensión clara de las condiciones de operación y las especificaciones técnicas de la junta. Una falta de coincidencia puede provocar fallas prematuras, fugas y peligros potenciales. La siguiente tabla proporciona una guía de especificaciones detallada para nuestra gama estándar de juntas de metal corrugado, destacando los fundamentos de ingeniería detrás de cada parámetro. Sin embargo, para aplicaciones complejas, brindamos un servicio de ingeniería personalizado completo para diseñar una junta que se adapte perfectamente a su brida.
| Parámetro | Especificación estándar | Justificación de la ingeniería e impacto de la aplicación |
| Material del núcleo | SS304, SS316, SS316L, Titanio | Determina la resistencia a la corrosión y la capacidad de temperatura. SS316L es común para la mayoría de los servicios químicos. Titanio para resistencia a la corrosión severa y a altas temperaturas. |
| Espesor del núcleo (mm) | 0,20 - 0,40 | Los núcleos más gruesos (0,30-0,40 mm) proporcionan una mayor resiliencia y se prefieren para bridas de gran diámetro y baja presión. Los núcleos más delgados (0,20 mm) son para sistemas de alta presión que requieren una relajación mínima. |
| Paso de corrugación (mm) | 2,5 - 4,0 | El paso es la distancia entre los picos de corrugación. Un paso más estrecho (2,5 mm) crea más líneas de sellado, mejor para aplicaciones de carga de pernos baja. Un paso más amplio (4,0 mm) es para aplicaciones de alta presión. |
| Altura de corrugación (mm) | 0,8 - 1,5 | Determina la compresibilidad y la recuperación elástica. Las alturas más altas permiten un mayor movimiento de las bridas y una mejor conformidad de la superficie. |
| Material del elemento de sellado | Grafito flexible, PTFE, Mica | El grafito flexible es el más común y proporciona una excelente resistencia química y a la temperatura. El PTFE es para productos químicos agresivos a temperaturas más bajas. La mica es para temperaturas ultra altas. |
| Densidad del elemento de sellado (g/cm³) | 1.0 - 1.2 (Grafito) | Una mayor densidad reduce la porosidad y la fluencia, pero puede ser más difícil de comprimir. Una densidad estándar es un buen equilibrio. |
| Temperatura máxima de diseño (°C) | Hasta 650°C (con Mica) | Este es el límite crítico. Superarlo puede provocar que el núcleo o el elemento sellador se degraden, lo que provocará una falla en el sello. |
| Presión máxima de diseño (bar) | Hasta 250 bares | Determina la carga mínima del perno y la resistencia requerida de la junta. Presiones más altas requieren un núcleo más grueso o más fuerte. |
| Tensión recomendada de la junta (N/mm²) | 50 - 150 | Esta es la tensión de compresión necesaria para lograr un sello. Demasiado bajo y la brida tendrá fugas; demasiado alto y podría dañar la junta o la brida. |
| Tasa de fuga (ASTM F37) | < 0,001 ml/min | Esta es la métrica del rendimiento del sellado, que indica la capacidad de la junta para prevenir emisiones fugitivas. |
Al seleccionar una junta de metal corrugado, no se trata solo de las especificaciones del material individual; se trata de comprender la interacción entre la junta y la brida. La carga del perno debe ser suficiente para comprimir la junta y generar la tensión de sellado requerida, pero no tan alta como para aplastar el núcleo. El acabado de la superficie de la brida y el paralelismo también juegan un papel crucial. Recomendamos un acabado superficial de brida de Ra 3,2 a 6,3 µm para un sellado óptimo. En Kaxite, nuestro equipo técnico utiliza análisis de elementos finitos (FEA) avanzado para simular el comportamiento de la junta bajo cargas y presiones de pernos específicas. Esto nos permite recomendar el diseño óptimo de la junta y un procedimiento de torque controlado, asegurando una conexión confiable y sin fugas que cumpla con los estándares de emisiones más estrictos.
La industria química es increíblemente diversa y maneja de todo, desde hidrocarburos benignos hasta ácidos, cáusticos y disolventes agresivos. No existe una única junta "universal" que pueda soportar todos los entornos químicos. La verdadera fortaleza de la junta de metal corrugado radica en su capacidad de personalización. Al seleccionar cuidadosamente el metal del núcleo y el material de revestimiento (o elemento de sellado), la junta se puede diseñar con precisión para los medios y condiciones de operación específicos. Esta flexibilidad es la razón por la que se especifican cada vez más sobre las juntas enrolladas en espiral estándar, que tienen una gama más limitada de opciones de construcción. En Ningbo Kaxite Sealing Materials Co., Ltd., producimos juntas de metal corrugado con una amplia gama de combinaciones de materiales para satisfacer las exigentes demandas de las industrias química, petroquímica y farmacéutica.
El núcleo metálico proporciona resistencia y resistencia estructural. Para servicios químicos generales, SS316L es una opción versátil que ofrece buena resistencia a una amplia gama de medios y temperaturas de funcionamiento. Para ambientes más corrosivos, como aquellos que involucran cloruros o ácidos, se recomiendan aleaciones superiores como Hastelloy C276 o Inconel 625. Para aplicaciones de temperaturas extremadamente altas, como las de los hornos de refinería, se utilizan aleaciones a base de titanio o níquel. Nuestra fábrica mantiene un inventario completo de estos metales especiales, lo que permite una fabricación rápida. La elección del elemento de sellado es igualmente crítica. La opción más común es el grafito flexible, que ofrece una excelente resistencia al calor (hasta 650 °C) y compatibilidad química con la mayoría de los hidrocarburos y el vapor. Sin embargo, el grafito no es adecuado para ácidos altamente oxidantes, ya que puede oxidarse y perder sus propiedades sellantes. En estos casos utilizamos un material de revestimiento de PTFE o sus formas modificadas, que son químicamente inertes.
También ofrecemos diseños innovadores, como una construcción de "capa de sellado dual". Esto implica el uso de dos elementos de sellado diferentes, por ejemplo, una capa interna de grafito para el sellado primario y un anillo externo de PTFE para protección contra medios que atacarían el grafito. Otro diseño avanzado es la inclusión de un anillo de soporte interior y exterior. Un anillo interior evita que la junta colapse hacia adentro bajo presión (especialmente importante para altas presiones), mientras que un anillo exterior proporciona protección contra la corrosión y ayuda con el centrado. Este nivel de personalización es la razón por la que las juntas de metal corrugado se están convirtiendo en el estándar para aplicaciones de alto valor y críticas para la seguridad. Un ejemplo de ello: un importante fabricante farmacéutico estaba luchando con problemas de contaminación en un circuito de agua de alta pureza debido a materiales extraíbles de juntas estándar. Nuestra fábrica diseñó una junta de metal corrugado con un revestimiento de PTFE sólido y un núcleo SS316L que eliminó todos los elementos extraíbles, proporcionando un sello puro y limpio. Este tipo de solución personalizada sólo es posible con la plataforma de diseño flexible de una junta de metal corrugado.
Pregunta 1: ¿En qué se diferencia una junta de metal corrugado de una junta enrollada en espiral en términos de rendimiento?
Respuesta: La principal diferencia radica en el diseño central. Una junta enrollada en espiral utiliza una tira de metal en forma de V enrollada helicoidalmente con un relleno. Son excelentes para muchas aplicaciones, pero pueden ser propensos a "explotar" si el relleno está dañado. Una junta de metal corrugado utiliza un núcleo de metal corrugado sólido y continuo, que proporciona una estructura más robusta y rígida. Este diseño ofrece una resistencia superior a las explosiones y es más resistente a los ciclos térmicos severos. Si bien las juntas enrolladas en espiral son una buena opción de uso general, las juntas de metal corrugado generalmente se prefieren para bridas de gran diámetro y baja presión y para aplicaciones donde el daño o la desalineación de la cara de la brida es una preocupación.
Pregunta 2: ¿Se puede utilizar una junta de metal corrugado en una brida con un acabado superficial muy rugoso?
Respuesta: Sí, ésta es una de sus principales ventajas. El perfil corrugado actúa como una serie de resortes flexibles que pueden comprimirse y adaptarse a las irregularidades de la superficie. El elemento de sellado blando (grafito o PTFE) llena los huecos microscópicos y crea un sello. Esto los hace ideales para reparar bridas viejas y corroídas sin el gasto de repavimentación. Sin embargo, siempre recomendamos una cara de brida razonablemente lisa y plana para lograr un sellado óptimo. Para bridas extremadamente rugosas, es posible que se requiera un elemento de sellado más grueso o un revestimiento de mayor densidad. Nuestro equipo técnico puede asesorarle sobre la mejor solución para su condición específica.
Pregunta 3: ¿Qué torsión debo utilizar al atornillar una junta de metal corrugado?
Respuesta: No existe un valor de torsión único. Depende del tamaño de la junta, el tamaño del perno, la clasificación de la brida y el material de la junta. El objetivo es lograr la tensión de junta recomendada (normalmente 50-150 N/mm² para juntas de metal corrugado) sin aplastar el núcleo. Proporcionamos un procedimiento de torsión detallado con cada junta que suministramos, que se calcula en función del diseño de brida específico. Este procedimiento especificará el torque en pies-libras o Nm, la secuencia de apriete y el número de pasadas. Es fundamental seguir este procedimiento para lograr un sellado sin fugas y evitar daños. Nunca exceda el torque recomendado.
Pregunta 4: ¿Las juntas de metal corrugado son adecuadas para el servicio de vacío?
Respuesta: Sí, absolutamente. Las juntas de metal corrugado son excelentes para aplicaciones de vacío, incluido el alto vacío. Su núcleo rígido evita que entren en el espacio de la brida, a diferencia de algunas juntas de láminas más blandas. El diseño corrugado también proporciona un sello positivo incluso bajo presión negativa. Recomendamos un diseño con un anillo de soporte interior para evitar el colapso hacia adentro y un elemento de sellado de alta densidad para minimizar la desgasificación. Nuestra fábrica en Ningbo Kaxite Sealing Materials Co., Ltd. ha suministrado juntas de metal corrugado para numerosas aplicaciones de vacío, incluso en las industrias farmacéutica y de semiconductores.
Pregunta 5: ¿Cómo almaceno las juntas de metal corrugado para garantizar su integridad antes de la instalación?
Respuesta: Las juntas de metal corrugado deben almacenarse en un ambiente limpio, seco y fresco. Deben protegerse de la humedad, la suciedad y las temperaturas extremas. El embalaje original (a menudo una bolsa de plástico sellada con un deshumidificador) debe mantenerse intacto hasta la instalación para evitar la oxidación o la contaminación. Deben almacenarse en posición horizontal para evitar que se deformen y no deben apilarse con otros objetos pesados encima. Nuestra fábrica proporciona instrucciones detalladas de almacenamiento con cada envío para garantizar que las juntas lleguen al sitio en perfectas condiciones.
Desde resistir los ciclos térmicos y de presión más brutales hasta sellar bridas problemáticas de gran diámetro y ofrecer una flexibilidad de material incomparable, la junta de metal corrugado ha demostrado ser la solución de sellado superior para la industria moderna de procesamiento de químicos. Su ingeniería única proporciona un nivel de confiabilidad, seguridad y rentabilidad que las alternativas de juntas tradicionales simplemente no pueden igualar. Para los ingenieros de mantenimiento y directores de planta, representa una inversión proactiva en operaciones a largo plazo y sin fugas.
¿Está listo para mejorar el rendimiento de sellado de su planta?Póngase en contacto con Ningbo Kaxite Sealing Materials Co., Ltd. hoypara discutir su aplicación específica. Nuestro equipo de ingenieros experimentados trabajará con usted para seleccionar el diseño y la combinación de materiales óptimos para sus conexiones de brida más críticas. Ofrecemos consultas técnicas gratuitas, recomendaciones de diseño de juntas y capacitación en el sitio para sus equipos de mantenimiento.Solicite ahora su consulta técnica gratuita a Ningbo Kaxite Sealing Materials Co., Ltd. y asegure la integridad de su planta con el sellado confiable de juntas de metal corrugado.
