En un gasoducto de alta presión o en un hidrocraqueador de refinería, las uniones bridadas deben contener fluidos a presiones superiores a 400 bar y temperaturas que oscilan entre la temperatura ambiente y más de 500 °C. La junta que realiza esta función de sellado no es una lámina blanda y comprimible. Es un anillo de metal sólido (una junta de junta anular) que sella mediante un mecanismo que es fundamentalmente diferente al de una junta convencional. La junta de junta anular no depende de la elasticidad de un material de caucho o grafito. Se basa en la aplicación precisa de la precarga del perno para forzar un contacto de metal con metal entre la junta y la ranura de la brida. La precarga del perno es la fuerza que activa el rendimiento de sellado de la junta. Sin suficiente precarga, la junta de junta anular no sellará. Con una precarga excesiva, la brida o la junta pueden dañarse. La precarga del perno es la variable crítica que determina el éxito o fracaso de la unión.
La cuestión de cómo la precarga del perno activa el rendimiento de sellado de la junta de junta anular es una cuestión de mecánica y ciencia de materiales. La precarga del perno crea una tensión de asiento en la junta, lo que hace que se ajuste a la ranura de la brida. El material de la junta debe tener la dureza adecuada para deformarse ligeramente y rellenar las irregularidades microscópicas de la superficie de la ranura. La brida debe ser lo suficientemente fuerte para soportar la precarga sin ceder. Y los pernos deben apretarse siguiendo un patrón controlado para garantizar una distribución uniforme de la carga alrededor del anillo. Este artículo examinará la mecánica de la precarga del perno, el diseño de la junta de junta anular, el papel de la dureza de la junta y las consideraciones prácticas para lograr un sello confiable. También proporcionaremos especificaciones detalladas para nuestrosJuntas de junta de anillode nuestra fábrica en Ningbo Kaxite Sealing Materials Co., Ltd.

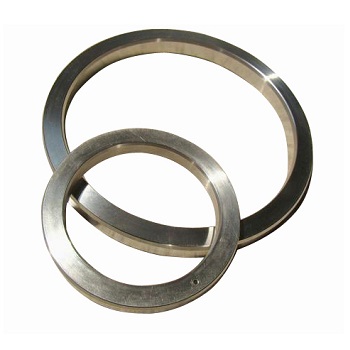

Una junta de junta anular es un elemento de sellado metálico que se utiliza en juntas bridadas de alta presión y alta temperatura. Por lo general, está hecho de un anillo de metal sólido con una sección transversal ovalada u octogonal. La junta está diseñada para encajar en una ranura maquinada con precisión en la cara de la brida. Cuando las bridas se atornillan entre sí, la junta se comprime entre las dos ranuras, creando un sello de metal con metal. El mecanismo de sellado de una junta de junta anular es diferente al de una junta blanda. Una junta blanda sella adaptándose a la superficie de la brida y rellenando las irregularidades microscópicas. Una junta de junta de anillo sella deformando ligeramente el metal y creando una línea de contacto con la ranura. La tensión de contacto en la línea de contacto es extremadamente alta, lo que crea un sellado incluso a presiones muy altas. La siguiente tabla resume las características clave de una junta de junta anular.
| Característica | Descripción |
| Material | Hierro dulce, acero al carbono, acero inoxidable, Monel, Inconel |
| Sección transversal | Ovalado u octogonal |
| Mecanismo de sellado | Contacto de línea de metal a metal |
| Clasificación de presión | Hasta 10.000 psi (690 bar) y más |
| Clasificación de temperatura | -200°C a +850°C (dependiendo del material) |
| Estándares | API 6A, ASME B16.20 |
En Kaxite, nuestra fábrica fabrica juntas de junta anular en una variedad de materiales y tamaños para cumplir con los requisitos de las aplicaciones más exigentes. Utilizamos mecanizado de precisión para garantizar que las dimensiones de la junta sean precisas y el acabado de la superficie sea correcto. Nuestras juntas están certificadas según los estándares API 6A y ASME B16.20, lo que garantiza que cumplen con los más altos niveles de calidad y confiabilidad.
La precarga de los pernos es la tensión que se crea en los pernos cuando se aprietan. Es la fuerza que sujeta las bridas y comprime la junta. Sin la precarga del perno, las bridas no se mantendrían juntas y la junta no se comprimiría. La precarga del perno es lo que activa el rendimiento de sellado de la junta de junta anular. Cuando se aprietan los pernos, la fuerza de precarga se transmite a través de las bridas a la junta. La junta se comprime contra la ranura, creando un contacto de alta tensión que sella la junta. La cantidad de precarga determina la tensión de asiento sobre la junta, que a su vez determina la calidad del sello. Si la precarga es demasiado baja, la tensión de asiento será insuficiente y la junta tendrá fugas. Si la precarga es demasiado alta, la brida o la junta pueden ceder, provocando también una fuga. La precarga del perno debe calcularse y controlarse cuidadosamente para garantizar un sellado confiable. La siguiente tabla ilustra la relación entre la precarga del perno y la tensión de asiento de la junta.
| Precarga del perno (kN) | Estrés de asiento de junta (MPa) | Rendimiento de sellado |
| 50 | 100 | Insuficiente; probable que se escape |
| 100 | 200 | Marginal; puede tener fugas bajo presión |
| 150 | 300 | Bien; sello confiable |
| 200 | 400 | Excelente; sellado óptimo |
| 250 | 500 | Excesivo; riesgo de que la brida ceda |
En nuestra fábrica, brindamos a nuestros clientes recomendaciones detalladas de empernado para nuestras juntas de junta anular. Especificamos la precarga requerida del perno, el patrón de apriete y los requisitos de lubricación. Nuestro equipo de ingeniería puede ayudar con el cálculo de la precarga correcta para su combinación específica de brida y junta. También ofrecemos soporte técnico en sitio si es necesario.
La dureza de la junta anular es un factor crítico en su rendimiento de sellado. La junta debe ser lo suficientemente blanda como para deformarse ligeramente bajo la precarga del perno, adaptándose a la ranura de la brida y creando un sello. Sin embargo, también debe ser lo suficientemente duro para resistir la extrusión y mantener su forma bajo alta presión. La dureza de la junta está determinada por el material del que está fabricada. El hierro dulce es el material más blando y más utilizado. Es adecuado para aplicaciones de baja presión y baja temperatura. El acero al carbono es más duro y se utiliza para presiones más altas. El acero inoxidable es aún más duro y proporciona resistencia a la corrosión. Monel e Inconel se utilizan para las aplicaciones más exigentes, donde se requiere alta resistencia y resistencia a la corrosión. La siguiente tabla resume la dureza y las aplicaciones típicas de los materiales comunes para juntas de juntas anulares.
| Material | Dureza (HB) | Presión máxima (bar) | Aplicación típica |
| Hierro suave | 90 - 120 | 100 | Agua a baja presión, vapor. |
| Acero carbono | 120 - 150 | 250 | Petróleo y gas, industria en general. |
| Acero inoxidable 304 | 150 - 180 | 400 | Química, petroquímica |
| Acero inoxidable 316 | 150 - 180 | 400 | Ambientes corrosivos |
| Monel | 150 - 200 | 500 | Agua de mar, alta temperatura |
| Inconel | 180 - 250 | 690 | Alta temperatura, alta presión |
EnNingbo Kaxite Sealing Materials Co., Ltd., fabricamos Juntas de Junta Anular en todos estos materiales. También ofrecemos una variedad de niveles de dureza dentro de cada material para adaptarse a diferentes aplicaciones. Nuestro equipo de ingeniería puede ayudarlo a seleccionar el material y la dureza adecuados para sus requisitos específicos.
La ranura de la brida es el área rebajada en la cara de la brida en la que se coloca la junta de junta anular. Las dimensiones y el acabado superficial de la ranura son fundamentales para el rendimiento de sellado de la junta. La ranura debe mecanizarse con tolerancias precisas para garantizar que la junta esté correctamente asentada y que la tensión de contacto sea uniforme. El ángulo de la ranura, la profundidad de la ranura y el ancho de la ranura afectan el rendimiento del sellado. El acabado de la superficie de la ranura debe ser lo suficientemente liso como para permitir que la junta se deforme y rellene las irregularidades microscópicas, pero no tan suave como para que la junta no pueda agarrarse a la superficie. La siguiente tabla resume los parámetros de ranura clave para juntas de anillo estándar.
| Parámetro | Especificación | Importancia |
| Ángulo de ranura | 23° ± 1° (óvalo); 23° ± 1° (octogonal) | Garantiza un asiento y contacto adecuados |
| Profundidad de ranura | Según API 6A/ASME B16.20 | Garantiza que la junta esté completamente capturada. |
| Ancho de ranura | Según API 6A/ASME B16.20 | Garantiza que la junta encaje sin espacio excesivo |
| Acabado superficial (Ra) | 1,6 - 3,2 µm | Permite que la junta se agarre y selle. |
| Llanura | 0,05 mm por 100 mm | Garantiza una tensión de contacto uniforme |
En nuestra fábrica, podemos brindar soporte técnico en el diseño y mecanizado de ranuras de bridas. También ofrecemos un servicio de inspección de ranuras para verificar que la ranura cumpla con los requisitos de la norma aplicable. Esto es importante porque una ranura desgastada o dañada puede impedir que incluso una junta nueva selle correctamente.
El cálculo de la precarga del perno es un paso crítico en el diseño y montaje de una junta de junta anular. La precarga debe ser suficiente para crear la tensión de asiento requerida en la junta, pero no tan alta como para que ceda la brida o los pernos. El cálculo tiene en cuenta la tensión de asiento de la junta, las dimensiones de la brida, el tamaño y el material del perno, y la presión y temperatura de funcionamiento. La precarga generalmente se calcula utilizando el Código ASME para calderas y recipientes a presión o el estándar equivalente. Una vez calculada la precarga, se debe aplicar a los tornillos de forma controlada. Por lo general, esto se hace usando una llave dinamométrica o un tensor hidráulico. Se debe seguir el patrón de apriete para garantizar una distribución uniforme de la carga. La siguiente tabla resume los pasos clave para aplicar la precarga del perno.
| Paso | Acción | Objetivo |
| 1 | Limpiar e inspeccionar brida y ranura. | Asegúrese de que no haya residuos ni daños |
| 2 | Lubricar pernos y caras de tuercas. | Reduzca la fricción y garantice una precarga constante |
| 3 | Apriete los pernos en forma de estrella al 30 % del par objetivo. | Asienta la junta y alinea las bridas. |
| 4 | Apriete los pernos en forma de estrella al 60 % del par objetivo. | Comprimir gradualmente la junta. |
| 5 | Apriete los pernos en forma de estrella al 100 % del par objetivo. | Lograr la precarga final |
| 6 | Verifique el torque después de 24 horas | Compensar la fluencia y la relajación. |
En Ningbo Kaxite Sealing Materials Co., Ltd., brindamos a nuestros clientes procedimientos detallados de atornillado para nuestras juntas de juntas anulares. También ofrecemos capacitación y soporte en sitio para garantizar que la precarga se aplique correctamente. Nuestro objetivo es ayudar a nuestros clientes a lograr un sello confiable en todo momento.
Las especificaciones clave para una junta de junta anular incluyen el tamaño de la junta, la clase de presión, el material, el tipo de sección transversal y la dureza. La siguiente tabla proporciona un resumen de las especificaciones típicas de nuestras juntas de anillo.
| Especificación | Rango | Notas |
| Tamaño | 1/2" a 36" | Según API 6A/ASME B16.20 |
| Clase de presión | Clase 150 a Clase 2500 | También presiones API 6A |
| Material | Hierro dulce, acero al carbono, SS304, SS316, Monel, Inconel | Seleccionado según la aplicación |
| Tipo de sección transversal | Ovalado (R), octogonal (RX), alto rendimiento (BX) | Seleccionado en función de la presión y la ranura. |
| Dureza | Por estándar de material | Seleccionado según el material de la brida |
| Acabado superficial | Ra 1,6 - 3,2 µm | Garantiza un asiento adecuado |
| Estándares | API 6A, ASME B16.20, DIN 2693 | Cumplimiento de estándares internacionales |
En nuestra fábrica, fabricamos juntas de junta anular para cumplir con estas especificaciones y más. Podemos personalizar la junta para adaptarla a los requisitos específicos del proyecto, incluidos materiales especiales, tamaños especiales y secciones transversales especiales. Nuestro equipo de ingeniería puede ayudar con el proceso de selección y proporcionar datos técnicos detallados para su proyecto.
Pregunta 1: ¿Cuál es la precarga de perno recomendada para una junta de junta anular?
Respuesta: La precarga del perno recomendada depende del tamaño de la junta, la clase de presión, el material de la junta y el material de la brida. Por lo general, se calcula utilizando el Código ASME para calderas y recipientes a presión o el estándar equivalente. La precarga debe ser suficiente para crear la tensión de asiento requerida en la junta sin ceder la brida o los pernos. En Ningbo Kaxite Sealing Materials Co., Ltd., brindamos recomendaciones detalladas de atornillado para cada una de nuestras juntas de juntas anulares.
Pregunta 2: ¿Se puede reutilizar una junta de junta anular?
Respuesta: En general, no se debe reutilizar una junta de junta anular. Cuando se comprime la junta, se deforma plásticamente para adaptarse a la ranura. Esta deformación es permanente y la junta no volverá a su forma original. Reutilizar una junta de junta anular puede provocar una fuga porque la junta no sellará correctamente la segunda vez. El estándar de la industria es reemplazar la junta cada vez que se abre la junta. Nuestra fábrica recomienda utilizar una junta nueva para cada montaje.
Pregunta 3: ¿Cuál es la diferencia entre una junta de junta anular ovalada y octogonal?
Respuesta: La junta ovalada (tipo R) tiene una sección transversal redondeada y se utiliza en aplicaciones estándar. La junta octogonal (tipo RX) tiene una sección transversal de lados planos que proporciona un sellado más eficiente a presiones más altas. La junta octogonal requiere un diseño de ranura diferente al de la junta ovalada. La elección entre ambos depende de la clase de presión y de la ranura de la brida. Nuestro equipo de ingeniería puede ayudarlo a seleccionar el tipo correcto para su aplicación.
Pregunta 4: ¿Cómo sé si mi junta de junta anular tiene fugas?
Respuesta: Los signos de una junta de junta anular con fugas incluyen líquido o gas visible que se escapa de la junta, una caída en la presión del sistema y la presencia de un silbido. Si sospecha que hay una fuga, se debe despresurizar la junta e inspeccionarla inmediatamente. Se debe reemplazar la junta y se debe inspeccionar la ranura de la brida para detectar daños. Las fugas pueden ser peligrosas, especialmente en servicios tóxicos o de alta presión, por lo que nunca deben ignorarse.
Pregunta 5: ¿Cuál es el patrón de apriete correcto para una brida de junta de junta anular?
Respuesta: El patrón de apriete correcto es un patrón de estrella, donde los pernos se aprietan en una secuencia cruzada. Los pernos deben apretarse en varias etapas, normalmente al 30 %, 60 % y 100 % del par objetivo. Esto asegura que la junta se comprima uniformemente y que las bridas permanezcan paralelas. Después del apriete inicial, se debe comprobar el torque después de 24 horas para compensar la fluencia y la relajación. En Ningbo Kaxite Sealing Materials Co., Ltd., proporcionamos procedimientos de ajuste detallados para nuestras juntas de juntas anulares.
La precarga del perno es la fuerza que activa el rendimiento de sellado de una junta de junta anular. Sin suficiente precarga, la junta no puede deformarse y crear el contacto de alta tensión necesario para sellar juntas de alta presión y alta temperatura. La precarga del perno debe calcularse, aplicarse y controlarse cuidadosamente para garantizar un sellado confiable. El material de la junta, la ranura de la brida y el procedimiento de atornillado influyen en el rendimiento del sellado. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica tiene los conocimientos y la experiencia para fabricar juntas de junta anular que cumplan con los requisitos más exigentes. Utilizamos materiales de alta calidad, mecanizado de precisión y pruebas rigurosas para garantizar que cada junta que producimos ofrezca un rendimiento confiable. También brindamos soporte técnico integral para ayudar a nuestros clientes a lograr un sellado exitoso.
Ya sea que esté diseñando un nuevo sistema de alta presión o manteniendo uno existente, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos. Podemos proporcionar especificaciones de productos, recomendaciones de empernado y soporte en el sitio. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para aplicaciones de sellado en todo el mundo.
Póngase en contacto con Ningbo Kaxite Sealing Materials Co., Ltd. hoypara analizar sus requisitos de juntas de juntas anulares y descubrir cómo nuestros productos pueden garantizar un sellado confiable en sus aplicaciones más exigentes.
