En una plataforma petrolera marina en el Mar del Norte, una tubería de gas de alta presión funciona a 350 bar y 120°C. Las bridas que conectan los tramos de tubería están selladas conJuntas de junta de anillofabricado en acero inoxidable SS316L. Estas juntas deben resistir no sólo la presión y temperatura extremas del fluido del proceso, sino también el ataque implacable de la niebla salina, la humedad y el movimiento constante del mar. Una falla en la junta aquí no es un inconveniente menor; es un evento catastrófico que puede provocar incendios, explosiones, desastres ambientales y pérdida de vidas. Por lo tanto, la elección del material de la junta es una de las decisiones más críticas en la ingeniería offshore. SS316L se ha convertido en el material preferido para juntas de juntas anulares en estos entornos porque ofrece una combinación única de resistencia a la corrosión, resistencia mecánica y estabilidad térmica que ningún otro material puede igualar a un costo comparable.
Las juntas de junta anular son sellos metálicos que se utilizan en aplicaciones de alta presión y alta temperatura. Están diseñados para encajar en una ranura especialmente mecanizada en la cara de la brida, creando un sello de metal con metal cuando las bridas se atornillan entre sí. La acción de sellado se basa en la deformación del material de la junta en la ranura, lo que crea una junta hermética y a prueba de fugas. El material de la junta determina su capacidad para resistir las tensiones mecánicas y corrosivas de la aplicación. SS316L, una versión baja en carbono del acero inoxidable 316 estándar, es particularmente adecuado para entornos marinos y marinos debido a su excelente resistencia a las picaduras de cloruro y a la corrosión por grietas. EnNingbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha estado fabricando juntas de junta anular de SS316L y otras aleaciones de alto rendimiento durante más de 15 años, y hemos refinado nuestra selección de materiales y procesos de producción para cumplir con los requisitos más exigentes de la industria costa afuera.
El medio marino es uno de los entornos naturales más corrosivos del planeta. El agua de mar contiene aproximadamente un 3,5% de sales disueltas, principalmente cloruro de sodio, junto con cantidades más pequeñas de sales de magnesio, calcio y potasio. Estas sales hacen del agua de mar un excelente electrolito que acelera los procesos de corrosión electroquímica. Para los componentes metálicos, la combinación de iones de cloruro, oxígeno disuelto y humedad crea un ataque implacable que puede hacer que incluso los materiales de alta calidad se degraden con el tiempo. En las aplicaciones offshore, los desafíos son aún mayores. La atmósfera está saturada de niebla salina, las temperaturas fluctúan entre el calor tropical y el frío ártico y las tensiones mecánicas son intensas. La siguiente tabla resume los principales desafíos de la corrosión en entornos marinos y marinos.
| Desafío de corrosión | Descripción | Impacto en las juntas |
| Picaduras de cloruro | Ataque localizado por iones cloruro. | Poros y degradación de la superficie |
| Corrosión por grietas | Ataque en zonas estancadas | Degradación en las superficies de sellado |
| Corrosión galvánica | Metales diferentes en contacto. | Corrosión acelerada de metales menos nobles. |
| Agrietamiento por corrosión bajo tensión | Corrosión bajo tensión de tracción. | Crujidos y fallos repentinos |
| Corrosión Erosión | Flujo de fluido a alta velocidad | Eliminación mecánica del óxido protector. |
Las consecuencias de la corrosión en las juntas anulares son graves. Una junta corroída puede perder su fuerza de sellado y provocar fugas. Una junta rota puede fallar catastróficamente. En una plataforma de petróleo o gas en alta mar, una fuga en la junta puede liberar hidrocarburos inflamables, creando un riesgo de incendio o explosión. En una tubería marina, una fuga puede provocar contaminación ambiental. En una planta desalinizadora, una fuga puede comprometer la calidad del agua. Por lo tanto, la selección de un material resistente a la corrosión como SS316L no es sólo una preferencia de calidad; es un imperativo de seguridad. Nuestra fábrica en Kaxite tiene una amplia experiencia en el suministro de juntas de anillo para aplicaciones marinas y costa afuera, y entendemos la importancia crítica de la selección de materiales en estos entornos.
Al seleccionar un material para juntas de junta anular en entornos marinos y marinos, los ingenieros deben elegir entre una variedad de opciones, que incluyen acero al carbono, acero inoxidable, acero inoxidable dúplex y aleaciones exóticas como Inconel y Monel. Cada material tiene su propia combinación de resistencia a la corrosión, resistencia mecánica y costo. SS316L suele ser la opción preferida porque ofrece el mejor equilibrio entre rendimiento y costo para muchas aplicaciones marinas. Para entender por qué, resulta útil comparar el SS316L con otros materiales comunes. La siguiente tabla proporciona una comparación de las propiedades clave de estos materiales.
| Material | Resistencia a la corrosión en agua de mar | Resistencia mecánica | Costo | Aplicación típica |
| Acero carbono | Deficiente (requiere recubrimiento) | Alto | Bajo | Aplicaciones secas no críticas |
| SS304 | Moderado (picaduras de cloruros) | Alto | Bajo | Propósito general, ambientes suaves |
| SS316L | Excelente (resiste las picaduras de cloruro) | Alto | Medio | Procesamiento químico marino, offshore |
| SS dúplex | Excelente | muy alto | Alto | Marina de alta presión y alta temperatura |
| Inconel 625 | Excelente | muy alto | muy alto | Ambientes extremos, gas amargo |
| monel 400 | Excelente | Alto | Alto | Tuberías de agua de mar, intercambiadores de calor. |
La ventaja clave del SS316L sobre el SS304 es su contenido de molibdeno. SS316L contiene entre 2 y 3 % de molibdeno, lo que mejora significativamente su resistencia a la corrosión por picaduras y grietas en entornos que contienen cloruro. El SS304, que no contiene molibdeno, es susceptible a sufrir picaduras en el agua de mar, especialmente en áreas estancadas donde se pueden concentrar los cloruros. El acero inoxidable dúplex ofrece una resistencia aún mayor a la corrosión, pero es más caro y más difícil de mecanizar. Inconel y Monel ofrecen los niveles más altos de resistencia a la corrosión, pero su costo puede resultar prohibitivo para muchas aplicaciones. SS316L ofrece la mejor combinación de resistencia a la corrosión, resistencia mecánica y costo para la mayoría de las aplicaciones de juntas de anillo marinas y costa afuera.
La "L" en SS316L significa "bajo en carbono". El SS316 estándar tiene un contenido máximo de carbono del 0,08%, mientras que el SS316L tiene un contenido máximo de carbono del 0,03%. Esta diferencia puede parecer pequeña, pero tiene un impacto significativo en el rendimiento del material en aplicaciones de soldadura y de alta temperatura. Cuando los aceros inoxidables austeníticos como el SS316 se calientan a temperaturas entre 425 °C y 815 °C, se forman precipitados de carburo de cromo en los límites de los granos. Este proceso se conoce como sensibilización. La formación de carburos de cromo agota las áreas circundantes de cromo, reduciendo su resistencia a la corrosión. En un ambiente marino, las áreas sensibilizadas son altamente susceptibles a la corrosión intergranular. Al reducir el contenido de carbono, SS316L minimiza la formación de carburos de cromo, haciéndolo resistente a la sensibilización y a la corrosión intergranular.
El bajo contenido de carbono del SS316L también mejora su soldabilidad. Cuando se suelda SS316, la zona afectada por el calor puede sensibilizarse si el contenido de carbono es demasiado alto. SS316L se puede soldar sin tratamiento térmico posterior a la soldadura en la mayoría de las aplicaciones, porque el bajo contenido de carbono evita la sensibilización. Esto es particularmente importante para las juntas de junta anular, que pueden fabricarse mediante soldadura o mecanizado. La siguiente tabla resume las propiedades químicas y mecánicas clave del SS316L.
| Propiedad | Especificación |
| Carbono (C) máx. | 0,03% |
| Cromo (Cr) | 16 - 18% |
| Níquel (Ni) | 10 - 14% |
| Molibdeno (Mo) | 2 - 3% |
| Manganeso (Mn) máx. | 2,0% |
| Silicio (Si) máx. | 0,75% |
| Fósforo (P) máx. | 0,045% |
| Azufre (S) máx. | 0,030% |
| Resistencia a la tracción | 485 - 690 MPa |
| Límite elástico (compensación del 0,2%) | 170 - 310MPa |
| Alargamiento | 40% mínimo |
| Dureza (Rockwell B) | 95 máximo |
En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica utiliza únicamente material SS316L certificado de proveedores acreditados. Verificamos la composición química y propiedades mecánicas de cada lote de material que recibimos. También realizamos pruebas de corrosión intergranular en nuestras juntas terminadas para garantizar que cumplan con los requisitos de ASTM A262 Práctica E. Este riguroso control de calidad garantiza que nuestras juntas de anillo ofrezcan un rendimiento confiable en los entornos marinos y marinos más exigentes.
El rendimiento de una junta de junta anular depende no sólo del material sino también de su geometría. La junta está diseñada para encajar en una ranura en la cara de la brida. Cuando las bridas se atornillan entre sí, la junta se comprime y su material se deforma para llenar la ranura y crear un sello. La forma de la junta y de la ranura determina el mecanismo de sellado. Existen varios perfiles estándar de juntas anulares, cada uno con sus propias características. Los más comunes son los tipos R, RX y BX. El tipo R es un anillo ovalado u octogonal que se utiliza en aplicaciones estándar. El tipo RX es un anillo ovalado modificado que se utiliza en aplicaciones de mayor presión. El tipo BX es un anillo hexagonal que se utiliza en aplicaciones de alta presión y alta temperatura. La siguiente tabla resume las características clave de estos perfiles.
| Perfil | Forma | Clasificación de presión | Aplicación típica |
| R | Ovalado u octogonal | Hasta 10.000 psi | Propósito general, bocas de pozo |
| RX | Óvalo modificado | Hasta 15.000 psi | Mayor presión, servicio amargo |

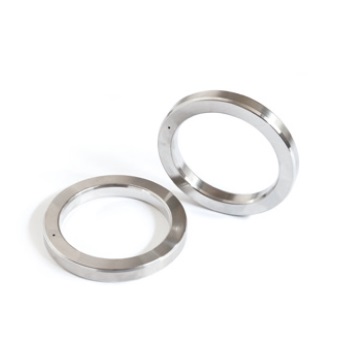

| BX | Hexagonal | Hasta 20.000 psi | Alta presión, alta temperatura |
La elección del perfil depende de la presión, la temperatura y la naturaleza del fluido que se sella. El tipo R es el más común y adecuado para una amplia gama de aplicaciones. El tipo RX se utiliza en aplicaciones de mayor presión y tiene una geometría ligeramente diferente que mejora el rendimiento del sellado. El tipo BX se utiliza en las aplicaciones más exigentes y está diseñado para proporcionar un sello confiable a presiones de hasta 20 000 psi. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica fabrica juntas de junta anular en todos estos perfiles, en una variedad de tamaños para adaptarse a las especificaciones de bridas estándar.
La siguiente tabla proporciona las especificaciones clave de rendimiento para nuestras juntas de anillo SS316L. Estas especificaciones se basan en pruebas estándar y se proporcionan como referencia para ingenieros y especialistas en adquisiciones.
| Parámetro | Especificación | Estándar de prueba |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Dureza | ≤ 160 HBW | ASTM E10 |
| Resistencia a la tracción | ≥ 485 MPa | ASTM E8 |
| Fuerza de producción | ≥ 170MPa | ASTM E8 |
| Alargamiento | ≥ 40% | ASTM E8 |
| Corrosión intergranular | Aprobar | ASTM A262 Práctica E |
| Temperatura máxima de funcionamiento | 800°C (continuo) | — |
| Presión máxima de funcionamiento | 20.000 psi (dependiendo del perfil) | — |
| Acabado superficial | Ra 1,6 µm máx. | — |
| Tamaños estándar | Perfiles R, RX, BX según API 6A | API 6A |
En nuestra fábrica, fabricamos juntas de junta anular para cumplir con estas especificaciones y más. También podemos producir juntas personalizadas para aplicaciones especiales. Nuestro proceso de control de calidad incluye inspección dimensional, certificación de materiales y pruebas de rendimiento. Proporcionamos un certificado de conformidad con cada pedido, que documenta la composición del material, las propiedades mecánicas y los resultados de las pruebas. Este nivel de documentación es esencial para aplicaciones offshore, donde la trazabilidad y la garantía de calidad son fundamentales.
Pregunta 1: ¿Cuál es la diferencia entre las juntas de junta de anillo SS316 y SS316L?
Respuesta: La principal diferencia es el contenido de carbono. SS316 tiene un contenido máximo de carbono del 0,08%, mientras que SS316L tiene un contenido máximo de carbono del 0,03%. El menor contenido de carbono del SS316L lo hace resistente a la sensibilización y a la corrosión intergranular, lo cual es importante en aplicaciones soldadas y de alta temperatura. Para ambientes marinos y costa afuera, generalmente se prefiere el SS316L debido a su resistencia superior a la corrosión.
Pregunta 2: ¿Se pueden utilizar juntas de junta anular SS316L en servicios de gas amargo?
Respuesta: SS316L no se recomienda para servicios con gases ácidos (entornos que contienen H2S) porque es susceptible al agrietamiento por tensión de sulfuro. Para aplicaciones de gases ácidos, normalmente se requiere un material más duro como Inconel 625 o acero inoxidable dúplex. La selección del material de la junta debe basarse en la composición y las condiciones específicas del fluido del proceso. Nuestro equipo técnico puede asesorarle sobre el mejor material para su aplicación.
Pregunta 3: ¿Cuál es la temperatura máxima que pueden soportar las juntas de junta anular SS316L?
Respuesta: Las juntas de junta anular SS316L pueden soportar temperaturas de funcionamiento continuo de hasta 800 °C. Sin embargo, a temperaturas superiores a 425°C, el material puede ser susceptible a la sensibilización si no se estabiliza adecuadamente. Para aplicaciones de alta temperatura, es importante verificar que el material haya sido tratado térmicamente adecuadamente y probado para determinar su resistencia a la corrosión intergranular. Nuestra fábrica proporciona certificación de pruebas de corrosión intergranular para todas las juntas de alta temperatura.
Pregunta 4: ¿Cómo selecciono el perfil correcto de junta de junta anular para mi aplicación?
Respuesta: La selección del perfil depende de la presión, la temperatura y la naturaleza del fluido. El tipo R es adecuado para aplicaciones de uso general de hasta 10 000 psi. El tipo RX se utiliza para presiones más altas de hasta 15.000 psi. El tipo BX se utiliza para las aplicaciones más exigentes de hasta 20 000 psi. La especificación de la brida también dictará el perfil requerido. Nuestro equipo técnico puede ayudarle a seleccionar el perfil correcto para su aplicación específica.
Pregunta 5: ¿Qué documentación se proporciona con las juntas de anillo SS316L?
Respuesta: Proporcionamos un certificado de conformidad con cada pedido, que documenta la composición del material, las propiedades mecánicas y los resultados de las pruebas. Esto incluye el análisis químico, los resultados de las pruebas de tracción, los resultados de las pruebas de dureza y los resultados de las pruebas de corrosión intergranular. También proporcionamos informes de inspección dimensional y un certificado de trazabilidad del material. Esta documentación es esencial para el control de calidad y el cumplimiento normativo en aplicaciones marinas y offshore.
Las juntas de anillo SS316L son la opción ideal para aplicaciones marinas y costa afuera porque ofrecen una combinación única de resistencia a la corrosión, resistencia mecánica y estabilidad térmica. El contenido de molibdeno del SS316L proporciona una excelente resistencia a las picaduras de cloruro y a la corrosión por grietas, mientras que el bajo contenido de carbono previene la sensibilización y la corrosión intergranular. El material se puede mecanizar en una variedad de perfiles para cumplir con los requisitos de presión y temperatura de la aplicación. Y puede certificarse que cumple con los estándares de calidad más estrictos. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica tiene la experiencia y el equipo para fabricar juntas de anillo SS316L que cumplen con los requisitos más exigentes de la industria costa afuera.
Ya sea que esté diseñando una nueva plataforma marina o manteniendo una existente, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos de juntas. Podemos proporcionar especificaciones detalladas de productos, certificaciones de materiales y soporte de aplicaciones. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para soluciones de sellado en todo el mundo.
Póngase en contacto con Ningbo Kaxite Sealing Materials Co., Ltd. hoypara analizar sus requisitos de juntas de anillo y descubrir cómo nuestras juntas SS316L pueden enfrentar los desafíos de sus aplicaciones marinas y costa afuera.
