En la industria petroquímica, una sola fuga en una brida de un hidrocraqueador de alta presión puede desencadenar una parada de emergencia que cuesta más de 500.000 dólares por día en pérdida de producción. En una central eléctrica, una fuga de vapor en la brida de entrada de una turbina puede provocar un corte forzoso que dura días. Estos no son eventos raros. Son la consecuencia directa de fallas en el sellado y representan una de las fuentes más importantes de mantenimiento no planificado y pérdida de producción en la industria pesada. El componente central de este desafío es la junta. Y entre las juntas, un diseño ha demostrado ser excepcionalmente eficaz para prevenir estas costosas fallas: la junta de junta anular.
La junta de junta anular es un elemento de sellado metálico que se utiliza en aplicaciones de alta presión y alta temperatura donde la confiabilidad no es negociable. A diferencia de las juntas blandas, que dependen de la compresibilidad para crear un sello, la junta de junta anular crea un sello a través de un contacto preciso de metal con metal entre la junta y la ranura en las caras de la brida. Este diseño proporciona un sello resistente a las explosiones, muy resistente a los ciclos térmicos y capaz de soportar presiones que destruirían otros tipos de juntas. El resultado es una reducción drástica del mantenimiento no planificado y de las pérdidas de producción. Este artículo explicará cómo la junta anular logra esto, examinando su diseño, materiales, instalación y rendimiento en los entornos industriales más exigentes. En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica ha estado fabricandoJuntas de junta de anillodurante más de dos décadas y hemos visto de primera mano cómo la junta adecuada puede transformar la confiabilidad de una planta.
Una junta de junta de anillo es un anillo de sellado de metal sólido mecanizado con dimensiones precisas y diseñado para encajar en una ranura correspondiente mecanizada en las caras de la brida. La junta suele tener una sección transversal ovalada u octogonal y está disponible en una gama de tamaños estándar definidos por API 6A y ASME B16.20. Cuando se aprietan los pernos de la brida, la junta se comprime entre las dos caras de la ranura. El metal se deforma ligeramente, creando un sello hermético de contacto con la línea. Esto es fundamentalmente diferente de una junta blanda, que depende de la compresibilidad del material para rellenar las imperfecciones en la superficie de la brida. La junta de junta anular se basa en la geometría precisa de la ranura y la junta para crear un sello que es a la vez robusto y confiable.
La ventaja clave de la junta de junta anular es su resistencia a la explosión. En una junta blanda, el elemento sellador está confinado entre las caras de la brida, pero no está bloqueado mecánicamente en su lugar. Si la presión interna excede la fuerza de compresión de los pernos, la junta puede salirse de la junta, un fenómeno conocido como reventón. Se trata de una falla catastrófica que libera el fluido del proceso y puede causar lesiones o la muerte. La junta de junta anular no puede explotar porque está atrapada mecánicamente en la ranura. La ranura actúa como un recipiente de contención y la junta se comprime en su interior. Incluso si se pierde la carga del perno, la junta permanece en su lugar, manteniendo un sello. Esta es una característica de seguridad crítica en aplicaciones de alta presión.
La siguiente tabla compara las características de diseño y las características de rendimiento de las juntas de junta anular y las juntas blandas.
| Característica | Junta de junta de anillo | Junta blanda (hoja) |
| Mecanismo de sellado | Contacto de línea de metal a metal | Compresión de material blando. |
| Resistencia a la explosión | Excelente (atrapado mecánicamente) | Pobre (puede ser extruido) |
| Clasificación de presión | Hasta 10.000 psi (690 bares) | Hasta 1000 psi (69 bares) |
| Clasificación de temperatura | Hasta 1.000°C (dependiendo del material) | Hasta 500°C (dependiendo del material) |
| Reutilizabilidad | No recomendado | No recomendado |
| Aplicaciones típicas | Bocas de pozo, oleoductos, refinerías, centrales eléctricas. | Tuberías industriales en general, sistemas de baja presión. |

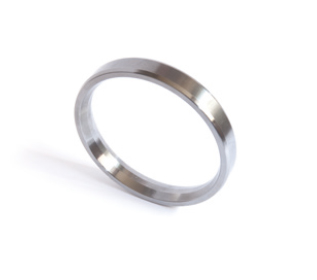

El diseño de la junta de junta anular está estandarizado para garantizar la intercambiabilidad. Los estilos más comunes son el tipo R (ovalado u octogonal), el tipo RX (para presiones más altas) y el tipo BX (para presiones extremadamente altas). Cada estilo tiene una geometría de ranura y un índice de presión específicos. EnNingbo Kaxite Sealing Materials Co., Ltd., fabricamos los tres estilos en una variedad de materiales para cumplir con los requisitos de diferentes aplicaciones.
El sello de metal con metal de una junta de junta anular es la clave de su capacidad para evitar explosiones y fugas. Cuando se aprietan los pernos de la brida, la junta se comprime contra las caras de la ranura. El contacto inicial es un contacto lineal: la superficie curva de la junta se encuentra con la superficie plana de la ranura. A medida que aumenta la carga del perno, el metal en la línea de contacto se deforma plásticamente, creando un área de contacto más amplia. Esta deformación se limita a una región muy pequeña y crea un sello hermético y resistente. El sello es hermético porque el contacto metal con metal elimina los espacios microscópicos que permitirían escapar el fluido. Es resistente porque la deformación elástica de la junta y de la brida permite que la junta acomode pequeños movimientos sin perder el contacto.
La geometría de la ranura es crítica para el desempeño del sello. La ranura está mecanizada en un ángulo y profundidad precisos (normalmente 23° para juntas tipo R). Cuando se comprime la junta, la acción de acuñamiento de la ranura fuerza al material de la junta a entrar en estrecho contacto con las caras de la ranura. Esto crea un sello que se vuelve más apretado a medida que aumenta la presión. Esto se conoce como sello activado por presión. Cuanto mayor es la presión interna, más se fuerza la junta contra las caras de la ranura y más apretado se vuelve el sello. Esto es lo opuesto a una junta blanda, que puede salir de la junta mediante alta presión. La siguiente tabla muestra la relación entre la presión interna y la fuerza de sellado para una junta de junta anular.
| Presión interna (bar) | Fuerza de sellado (N/mm) | Estrés de contacto (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
El sello activado por presión es lo que hace que la junta de junta anular sea tan efectiva para prevenir explosiones. Incluso si la carga del perno se reduce debido a la expansión o relajación térmica, la presión interna continúa energizando el sello. Esta es una característica de seguridad crítica en aplicaciones de alta presión. En nuestra fábrica, probamos cada lote de juntas de anillo para verificar su rendimiento de sellado activado por presión. Utilizamos un banco de pruebas hidráulico que aplica presión interna a una brida de prueba y mide la tasa de fuga. Nuestras juntas logran constantemente tasas de fuga muy por debajo de los límites permitidos de API 6A y ASME B16.20.
El material del que está hecha una junta de junta anular determina su capacidad para resistir las condiciones térmicas y corrosivas de la aplicación. Una junta fabricada con el material incorrecto fallará prematuramente, lo que provocará un mantenimiento no planificado y pérdidas de producción. Los materiales más comunes para las juntas de juntas anulares son hierro dulce, acero con bajo contenido de carbono, acero inoxidable (304, 316, 321) y aleaciones exóticas como Inconel, Monel y Hastelloy. Cada material tiene un rango específico de temperatura y resistencia a la corrosión. La selección del material debe basarse en el fluido del proceso, la temperatura de funcionamiento y la vida útil requerida.
El hierro dulce es el material más económico y es adecuado para aplicaciones no corrosivas y de baja temperatura. El acero con bajo contenido de carbono se utiliza para aplicaciones un poco más exigentes. El acero inoxidable 304 y 316 son los caballos de batalla de la industria y ofrecen buena resistencia a la corrosión y a las altas temperaturas. El acero inoxidable 321 está estabilizado con titanio para evitar la corrosión intergranular a altas temperaturas. Inconel y Monel se utilizan en los ambientes más agresivos, como aquellos que contienen cloruros o vapor a alta temperatura. La siguiente tabla proporciona una guía sobre los límites de temperatura y corrosión de los materiales comunes de juntas de juntas anulares.
| Material | Máx. Temperatura (°C) | Resistencia a la corrosión | Aplicaciones típicas |
| Hierro suave | 400 | Pobre | Servicios no corrosivos de baja presión. |
| Acero bajo en carbono | 500 | Justo | Tuberías industriales en general |
| Acero inoxidable 304 | 700 | Bien | La mayoría de los servicios de refinería y petroquímica |
| Acero inoxidable 316 | 800 | Muy bien | Ambientes corrosivos, vapor a alta temperatura. |
| Acero inoxidable 321 | 900 | Muy bien | Aplicaciones de alta temperatura |
| Inconel 625 | 1.000 | Excelente | Temperatura extrema, altamente corrosivo. |
| monel 400 | 800 | Excelente | Ambientes que contienen cloruros |
La selección del material correcto es una decisión de ingeniería crítica. Una junta que no sea resistente al fluido del proceso se corroerá, perderá su capacidad de sellado y potencialmente contaminará el proceso. Una junta que no esté clasificada para la temperatura de funcionamiento se ablandará o se deslizará, perdiendo su precarga y permitiendo fugas. En Kaxite, trabajamos estrechamente con nuestros clientes para seleccionar el material óptimo para cada aplicación. Mantenemos una base de datos completa de compatibilidad de materiales y podemos proporcionar recomendaciones específicas basadas en las condiciones del proceso. Este servicio es una de las formas en que ayudamos a nuestros clientes a reducir el mantenimiento no planificado y las pérdidas de producción.
La junta de junta anular más duradera del mundo fallará si no se instala correctamente. La instalación es un factor crítico en la confiabilidad del sello. Los errores de instalación más comunes son: reutilizar una junta que ya ha sido comprimida, dañar la junta durante la manipulación, no limpiar la ranura y aplicar un torque de perno desigual. Cada uno de estos errores puede provocar un fallo prematuro. La instalación adecuada es un proceso sistemático que debe seguirse cuidadosamente.
El primer paso es inspeccionar la junta y la ranura. La junta debe estar libre de defectos como rayones, abolladuras o corrosión. La ranura debe estar limpia, seca y libre de residuos o material de junta viejo. Cualquier daño en la ranura se transferirá a la junta, impidiendo un sellado adecuado. El segundo paso es instalar la junta en la ranura. La junta debe manipularse con cuidado para evitar daños. Se debe colocar en la ranura y verificar que esté asentado correctamente. El tercer paso es alinear las bridas. Las bridas deben ser paralelas y alineadas dentro de las tolerancias especificadas. La desalineación provocará una carga desigual de la junta y puede provocar fugas.
El cuarto paso es apretar los tornillos. Esto debe hacerse en forma de estrella o cruz, en varias pasadas, para garantizar una carga uniforme. El torque final del perno debe ser de acuerdo con las especificaciones del fabricante de la brida. Es imprescindible el uso de una llave dinamométrica calibrada. La siguiente tabla proporciona un resumen de los pasos de instalación y los puntos clave a verificar.
| Paso | Acción | Verificación de claves |
| 1 | Inspeccionar la junta y la ranura. | Sin defectos, limpio y seco. |
| 2 | Instale la junta en la ranura | correctamente sentado |
| 3 | Alinear bridas | Paralelo y centrado |
| 4 | Apriete los pernos en forma de estrella | Múltiples pasadas, par uniforme |
| 5 | Comprobación de par final | Según la especificación |
En nuestra fábrica, proporcionamos instrucciones de instalación detalladas con cada junta de junta anular que enviamos. También ofrecemos capacitación en instalación in situ para nuestros clientes. Nuestro equipo técnico está disponible para ayudarle con cualquier pregunta sobre la instalación. Siguiendo estos procedimientos, nuestros clientes pueden asegurarse de que sus juntas de anillo brinden la confiabilidad a largo plazo que es esencial para reducir el mantenimiento no planificado y las pérdidas de producción.
El costo total de propiedad (TCO) de una junta de junta anular incluye el precio de compra inicial, el costo de instalación, el costo de mantenimiento y el costo de falla. Si bien el precio de compra inicial de una junta de junta de anillo es más alto que el de una junta blanda, el TCO suele ser menor porque la junta de junta de anillo dura más y falla con menos frecuencia. Una sola falla de una junta blanda puede costar cientos de miles de dólares en pérdida de producción, mientras que una junta de junta anular puede evitar esa falla. La siguiente tabla proporciona una comparación del TCO de una junta de junta anular y una junta blanda durante un período de 10 años.
| Componente de costo | Junta de junta de anillo | Junta blanda |
| Precio de compra inicial (por unidad) | $50 | $10 |
| Número de Reemplazos (10 años) | 2 | 6 |
| Costo total de compra | $100 | $60 |
| Mano de obra de instalación (10 años) | $200 | $600 |
| Costo del fracaso (10 años) | $0 | $50,000 |
| Costo total de propiedad | $300 | $50,660 |
La tabla muestra que el TCO de la junta de junta anular es significativamente menor que el de la junta blanda, a pesar del precio de compra inicial más alto. Los ahorros provienen de la reducción del número de reemplazos, la menor mano de obra de instalación y la eliminación de los costos por fallas. Este es el argumento económico para utilizar juntas de junta anular en aplicaciones de alta presión y alta temperatura. El costo de una sola falla supera con creces el costo de la junta misma. En Ningbo Kaxite Sealing Materials Co., Ltd., ayudamos a nuestros clientes a calcular el TCO de sus soluciones de sellado. Creemos que la junta de junta anular es la solución más rentable para aplicaciones exigentes.
Pregunta 1: ¿Se puede reutilizar una junta de junta anular después de comprimirla?
Respuesta: No, no se debe reutilizar una junta de junta anular. Una vez comprimida la junta, ésta ha sufrido una deformación plástica y se ha endurecido por trabajo. Reutilizarlo no proporcionará un sello confiable. La junta debe reemplazarse cada vez que se abre la brida. Esta es una práctica de seguridad crítica. En Ningbo Kaxite Sealing Materials Co., Ltd., recomendamos que nuestros clientes mantengan un inventario adecuado de juntas de repuesto para garantizar que no se sientan tentados a reutilizar una junta en caso de emergencia.
Pregunta 2: ¿Cómo selecciono el material correcto para una junta de junta anular?
Respuesta: La selección del material depende del fluido del proceso, la temperatura de funcionamiento y la resistencia a la corrosión requerida. Para aplicaciones no corrosivas de baja temperatura, es suficiente hierro dulce o acero con bajo contenido de carbono. Para la mayoría de las aplicaciones petroquímicas y de refinería, se recomienda el acero inoxidable 304 o 316. Para aplicaciones de alta temperatura o altamente corrosivas, es posible que se requieran aleaciones exóticas como Inconel o Monel. Nuestro equipo técnico puede proporcionar recomendaciones específicas basadas en las condiciones de su proceso.
Pregunta 3: ¿Cuál es la diferencia entre una junta de junta de anillo tipo R, tipo RX y tipo BX?
Respuesta: El tipo R es la junta estándar ovalada u octogonal que se utiliza en la mayoría de las aplicaciones. El tipo RX tiene una geometría modificada que proporciona un sellado más eficaz a presiones más altas. El tipo BX está diseñado para presiones extremadamente altas y tiene un diseño activado por presión. Cada tipo tiene una geometría de ranura y una clasificación de presión específicas. Nuestra fábrica fabrica los tres tipos y podemos ayudarlo a seleccionar el correcto para su aplicación.
Pregunta 4: ¿Cómo puedo saber si una junta de junta anular ha resultado dañada?
Respuesta: Una junta de junta anular dañada puede tener rayones, abolladuras o corrosión visibles. También puede estar deformado o tener una sección transversal aplanada. Si alguno de estos signos está presente, no se debe utilizar la junta. Incluso un pequeño defecto puede impedir que la junta selle correctamente. Inspeccione siempre la junta cuidadosamente antes de la instalación.
Pregunta 5: ¿Cuál es la presión máxima nominal de una junta de junta anular?
Respuesta: La presión máxima nominal de una junta de junta anular depende del tipo y material. Las juntas tipo R suelen tener una clasificación de 5000 psi (345 bar). Las juntas tipo RX tienen una capacidad nominal de 10.000 psi (690 bar). Las juntas tipo BX tienen una clasificación de 15.000 psi (1.034 bar) o más. La clasificación de presión real también depende de la clasificación de la brida y de la carga del perno. Nuestra fábrica puede proporcionar clasificaciones de presión específicas para cada tipo y material de junta.
La junta de junta anular es un componente fundamental en el esfuerzo por reducir el mantenimiento no planificado y la pérdida de producción en sistemas industriales de alta presión. Su sello de metal con metal, su diseño activado por presión y su resistencia a la explosión lo convierten en la solución de sellado más confiable para aplicaciones exigentes. Al seleccionar el material correcto, instalar la junta correctamente y seguir un programa de mantenimiento preventivo, los operadores de la planta pueden eliminar prácticamente las fallas relacionadas con las juntas. El resultado es un mayor tiempo de actividad, menores costos de mantenimiento y un entorno de trabajo más seguro.
En Ningbo Kaxite Sealing Materials Co., Ltd., nuestra fábrica fabrica juntas de juntas anulares durante más de dos décadas. Ofrecemos una gama completa de juntas estándar y personalizadas en una variedad de materiales. Nuestro equipo técnico está disponible para ayudar con la selección de materiales, capacitación en instalación y análisis de fallas. Estamos comprometidos a ayudar a nuestros clientes a alcanzar los más altos niveles de confiabilidad y seguridad en sus operaciones.
Póngase en contacto con Ningbo Kaxite Sealing Materials Co., Ltd. hoypara obtener más información sobre nuestras juntas de anillo y cómo pueden reducir el mantenimiento no planificado y las pérdidas de producción.
