En el vasto y variado panorama del sellado industrial, pocos productos han demostrado el poder de permanencia de la junta de junta anular de hierro dulce. Si bien a lo largo de las décadas han surgido aleaciones exóticas, polímeros avanzados y materiales compuestos, la junta de junta de anillo de hierro dulce sigue siendo una solución ideal para ingenieros y profesionales de mantenimiento en innumerables industrias. Su continua popularidad no es una cuestión de inercia o falta de innovación; es testimonio de una combinación única de propiedades que lo hacen excepcionalmente adecuado para una amplia gama de aplicaciones industriales generales.

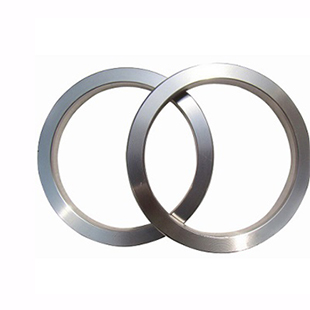

El atractivo duradero de la junta anular de hierro dulce reside en su simplicidad y eficacia. ElJunta de junta de anilloes un elemento de sellado metálico, típicamente de sección transversal octogonal u ovalada, diseñado para usarse en conexiones bridadas con ranuras coincidentes. Cuando se comprime, la junta del anillo de hierro dulce se deforma plásticamente, creando un sello hermético de metal con metal. Este diseño ha sido probado durante más de un siglo de uso en servicios de vapor, agua, gas y petróleo. Su popularidad se basa en la confiabilidad, la versatilidad y la rentabilidad. Este artículo proporciona un análisis técnico integral de la junta anular de hierro dulce, examinando las propiedades de su material, los mecanismos de sellado, el rango de aplicación y las razones por las que sigue siendo una opción preferida para los ingenieros en entornos industriales en general. También discutiremos los parámetros técnicos específicos que definen su desempeño y los criterios de selección que aseguran su efectiva aplicación.
Para comprender por qué la junta de junta anular de hierro dulce sigue siendo popular, primero debemos comprender su diseño fundamental y su principio de sellado. La junta de junta anular es un elemento de sellado metálico mecanizado con precisión, que normalmente presenta una sección transversal octogonal u ovalada. Se utiliza junto con bridas que tienen una ranura correspondiente, conocida como brida de junta anular (brida RTJ). El diseño está estandarizado según ASME B16.20 y API 6A, que definen las dimensiones, materiales y requisitos de prueba para juntas de anillo.
El mecanismo de sellado de la junta anular se basa en el principio de deformación plástica. Cuando se aprietan los pernos de la brida, la junta se comprime en la ranura de la brida. El material de hierro dulce, al ser relativamente blando y dúctil, se deforma plásticamente, fluyendo para llenar las pequeñas irregularidades en las superficies de las ranuras. Esta deformación crea un sello metal con metal altamente efectivo, con el material de la junta adaptándose al perfil de la ranura. El sello resultante es capaz de soportar altas presiones y temperaturas. La clave es la suavidad del material de hierro, que le permite deformarse sin agrietarse, y la dureza del material de la brida, que proporciona una contrasuperficie rígida contra la cual se presiona la junta.
El diseño de junta anular ofrece varias ventajas inherentes. En primer lugar, el sello de metal a metal proporciona una tasa de fuga muy baja, lo que lo hace adecuado para aplicaciones donde las fugas son inaceptables. En segundo lugar, el diseño es muy resistente a las explosiones, ya que la junta queda bloqueada mecánicamente en la ranura. En tercer lugar, el diseño es relativamente sencillo de instalar y mantener, con valores de torsión estándar para apretar los pernos. La geometría de la junta, ya sea octogonal u ovalada, influye en la distribución de la presión de sellado. El diseño octogonal proporciona una línea de sellado más positiva, mientras que el diseño ovalado se utiliza a menudo en aplicaciones más antiguas o de menor presión. EnMateriales de sellado Co., Ltd. de Ningbo Kaxite,Fabricamos juntas de junta anular en diseños octogonales y ovalados, utilizando materiales de hierro dulce de alta calidad para garantizar un rendimiento de sellado confiable en una variedad de aplicaciones industriales.
La siguiente tabla resume las características clave de diseño y los principios de sellado de la junta RTJ de hierro dulce.
| Característica | Descripción | Beneficio |
| Forma de la junta | Sección transversal octogonal u ovalada | Proporciona una línea de sellado definida; mejora la concentración de la fuerza de sellado |
| Material de la junta | Hierro dulce (acero con bajo contenido de carbono, 0,05-0,15% C) | Permite la deformación plástica para rellenar irregularidades de la superficie; proporciona una alta eficiencia de sellado |
| Mecanismo de sellado | Contacto metal con metal mediante deformación plástica. | Crea un sello hermético, resistente a explosiones. |
| Ranura de brida | Ranura de junta de anillo estándar (ASME B16.20) | Garantiza la compatibilidad con bridas RTJ estándar. |
| Carga del perno | Se aplica a través de pernos de brida para comprimir la junta. | Crea la fuerza de sellado; facilita la deformación y el sellado |
La simplicidad del diseño de la junta anular, combinada con su sólida capacidad de sellado, la ha convertido en una opción confiable durante décadas. Su uso continuo es un testimonio de la eficacia de esta solución de ingeniería, que se ha perfeccionado a lo largo de años de aplicación práctica. El material de hierro dulce, con sus propiedades materiales específicas, es fundamental para este éxito.
Las propiedades del material del hierro dulce son la clave de su eficacia como material para juntas de juntas anulares. El término "hierro dulce" en este contexto se refiere a un acero con bajo contenido de carbono, típicamente con un contenido de carbono del 0,05% al 0,15%. Este bajo contenido de carbono confiere al material su característica suavidad y ductilidad. Las propiedades específicas que lo hacen adecuado para juntas anulares son su baja dureza, alta ductilidad, resistencia a la tracción moderada y buena resistencia a la corrosión.
El hierro dulce se caracteriza por su baja dureza, típicamente en el rango de 90-120 en la escala de dureza Brinell (HB). Esta suavidad permite que la junta se deforme plásticamente bajo la carga del perno aplicada, lo que le permite adaptarse a la superficie de la ranura de la brida y crear un sello hermético. La ductilidad del material garantiza que se deformará sin agrietarse ni fracturarse. La resistencia a la tracción del hierro dulce es moderada y suele oscilar entre 350 y 450 MPa. Esto proporciona suficiente resistencia para resistir las fuerzas de extrusión que pueden ocurrir durante la operación de alta presión. Su resistencia a la corrosión es generalmente adecuada para la mayoría de fluidos industriales, aunque no es adecuado para ambientes altamente corrosivos.
En el contexto de las juntas de anillo, las propiedades específicas del material están definidas por normas, como ASME B16.20. La norma especifica la composición y dureza aceptables para las juntas de hierro dulce, asegurando que el material sea consistente y confiable. El material debe estar libre de defectos como laminaciones, grietas o inclusiones que puedan comprometer el sellado. En Kaxite, obtenemos e inspeccionamos cuidadosamente nuestros materiales de hierro dulce para asegurarnos de que cumplan con los estrictos requisitos de estos estándares. Nuestros procesos de control de calidad incluyen pruebas de dureza, pruebas de tracción e inspección visual para verificar que el material sea adecuado para la aplicación prevista.
La siguiente tabla resume las propiedades clave del material del hierro dulce utilizado en las juntas anulares.
| Propiedad | Valor típico | Significado |
| Contenido de carbono | 0,05 - 0,15% | Determina la suavidad y ductilidad. |
| Dureza (Brinell HB) | 90 - 120 | Permite la deformación plástica; asegura la sellabilidad |
| Fuerza de producción | 200 - 280MPa | Esfuerzo mínimo requerido para la deformación. |
| Resistencia a la tracción | 350 - 450MPa | Resiste la extrusión y mantiene la integridad estructural. |
| Alargamiento | 25 - 35% | Indica ductilidad; capacidad de deformarse sin agrietarse |
| Resistencia a la corrosión | Moderado | Adecuado para aplicaciones industriales generales. |
La selección de hierro dulce como material para juntas es una elección deliberada de ingeniería. Su combinación de propiedades (suavidad, ductilidad y resistencia moderada) lo convierte en un material de sellado eficaz para una amplia gama de aplicaciones industriales generales. La capacidad del material para adaptarse a la superficie de la ranura es fundamental para su eficacia, y su resistencia a la extrusión garantiza que el sello permanezca intacto bajo presión. Este equilibrio de propiedades ha demostrado ser eficaz durante muchas décadas de uso, lo que lo convierte en una opción fiable y confiable.
El rendimiento de las juntas anulares de hierro dulce en aplicaciones industriales generales se caracteriza por varios atributos clave. Estos incluyen confiabilidad del sellado, resistencia a la presión y temperatura, facilidad de instalación y compatibilidad con una amplia gama de fluidos. Estas características de rendimiento son las razones principales por las que la junta sigue siendo popular entre los ingenieros y profesionales de mantenimiento.
La confiabilidad del sellado es posiblemente la característica de desempeño más importante. La capacidad de la junta de hierro dulce para deformarse plásticamente y adaptarse a la ranura de la brida crea un sello muy eficaz. Este sello es resistente a las explosiones, incluso en condiciones de alta presión, y es capaz de mantener una tasa de fuga baja durante períodos prolongados. El sello metal con metal también es robusto y resistente a la fatiga, lo que lo hace adecuado para aplicaciones con ciclos térmicos. El material de hierro dulce en sí es resistente al ataque químico de muchos fluidos industriales comunes.
Otra característica clave de rendimiento es su resistencia a la presión y la temperatura. Las juntas de junta de anillo de hierro dulce se pueden utilizar a presiones de hasta 2500 psi y temperaturas de hasta 550 °C (1000 °F), según la aplicación. Este amplio rango operativo los hace adecuados para un amplio espectro de servicios industriales. La fuerza del material y la resistencia a la fluencia son fundamentales para mantener el sello a temperaturas y presiones elevadas. La capacidad de la junta para mantener su integridad en estas condiciones es esencial para la confiabilidad a largo plazo.
La facilidad de instalación es otro factor que contribuye a su popularidad. La junta de junta anular es relativamente sencilla de instalar, con valores de torsión estándar para apretar los pernos. La junta se inserta en la ranura de la brida y los pernos se aprietan al par especificado. El proceso de instalación es sencillo y no requiere herramientas ni habilidades especializadas. Esta facilidad de instalación reduce el tiempo de mano de obra y la posibilidad de errores de instalación.
La compatibilidad con una amplia gama de fluidos es otra ventaja clave. El hierro dulce es compatible con un amplio espectro de fluidos industriales, incluidos vapor, agua, petróleo, gas natural y muchos productos químicos. Esta versatilidad lo convierte en una opción práctica para muchas aplicaciones, ya que se puede utilizar en una variedad de servicios sin requerir diferentes materiales de junta. Esto es particularmente beneficioso para plantas con múltiples servicios y existencias limitadas de diferentes tipos de juntas.
La siguiente tabla resume las características clave de rendimiento de las juntas de anillo de hierro dulce.
| Característica de rendimiento | Descripción | Beneficio de aplicación industrial |
| Confiabilidad del sellado | La deformación plástica crea un sello eficaz de metal con metal. | Bajas tasas de fuga, sellado confiable |
| Resistencia a la presión | Capaz de sellar a presiones de hasta 2500 psi. | Adecuado para aplicaciones de alta presión |
| Resistencia a la temperatura | Capaz de sellar a temperaturas de hasta 550°C. | Adecuado para aplicaciones de alta temperatura |
| Facilidad de instalación | Instalación sencilla con valores de par estándar | Reduce el tiempo de mano de obra y posibles errores. |
| Compatibilidad de fluidos | Compatible con una amplia gama de fluidos industriales. | Versátil y práctico para muchas aplicaciones. |
| Durabilidad | Resistente a la fatiga y a los ciclos térmicos. | Larga vida útil y mantenimiento reducido |
Estas características de rendimiento, combinadas con su rentabilidad, hacen de la junta de junta anular de hierro dulce una opción popular para uso industrial general. Su confiabilidad y versatilidad garantizan que seguirá siendo una solución confiable para aplicaciones de sellado en el futuro previsible.
La junta de junta anular de hierro dulce se utiliza en una amplia gama de aplicaciones industriales generales, en muchas industrias diferentes. Su versatilidad es un factor clave en su perdurable popularidad. La junta se encuentra comúnmente en la industria del petróleo y el gas, donde se utiliza en válvulas, bridas y sistemas de tuberías. También se utiliza en la industria petroquímica, en refinerías y en plantas químicas. En la industria de generación de energía se utiliza en sistemas de vapor, calderas y turbinas. La junta también se utiliza en la industria de tratamiento de agua y aguas residuales, así como en los sectores de minería y construcción. Su capacidad para proporcionar un sello confiable en una amplia variedad de servicios es una gran ventaja.
En el sector del petróleo y el gas, la junta de junta anular de hierro dulce se utiliza a menudo en equipos de boca de pozo, árboles de Navidad y líneas de flujo. Su capacidad para soportar altas presiones y temperaturas lo hace adecuado para estas aplicaciones exigentes. En la industria petroquímica, se utiliza en conexiones bridadas en plantas de proceso, donde debe sellar contra una amplia gama de productos químicos y fluidos de proceso. Su versatilidad significa que se puede utilizar con una variedad de materiales y diseños de bridas.
En la industria de generación de energía, la junta de junta anular de hierro dulce se utiliza en sistemas de vapor de alta temperatura, donde su capacidad para resistir los ciclos térmicos es fundamental. También se utiliza en sistemas de agua de refrigeración y otros servicios auxiliares. Su confiabilidad y larga vida útil lo convierten en una solución rentable para estas aplicaciones exigentes. En la industria del agua y de las aguas residuales, la junta se utiliza en tuberías y plantas de tratamiento, donde su resistencia a la corrosión y su facilidad de instalación son valiosas.
La siguiente tabla proporciona ejemplos de aplicaciones específicas de juntas de anillo de hierro dulce en diversas industrias.
| Industria | Aplicaciones típicas | Por qué es adecuado el RTJ de hierro dulce |
| Petróleo y gas | Equipos de boca de pozo, válvulas, líneas de flujo, bridas. | Resistencia a alta presión y temperatura, sellado confiable |
| Petroquímico | Plantas de proceso, reactores, intercambiadores de calor. | Versatilidad en resistencia química, capacidad de alta presión. |
| Generación de energía | Sistemas de vapor, calderas, turbinas, sistemas de refrigeración. | Capacidad de alta temperatura, resistencia a ciclos térmicos. |
| Agua y aguas residuales | Tuberías, plantas de tratamiento, estaciones de bombeo. | Resistencia a la corrosión, facilidad de instalación. |
| Minería y Construcción | Tuberías para lodos, bridas para equipos | Durabilidad, rentabilidad |
En Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos juntas de junta anular de hierro dulce para una amplia gama de industrias. Nuestra fábrica está equipada con equipos de inspección y mecanizado de precisión para garantizar que nuestras juntas de junta anular cumplan con los más altos estándares de calidad. Entendemos que cada industria tiene sus propios requisitos específicos y ofrecemos una gama de juntas de anillo para satisfacer estas necesidades. Nuestro compromiso con la calidad y la confiabilidad nos ha convertido en un proveedor confiable para muchas empresas industriales líderes. El uso generalizado de juntas de anillo de hierro dulce en estas diversas industrias es un testimonio de su rendimiento y confiabilidad comprobados.
Las especificaciones técnicas y los parámetros de calidad para las juntas de anillo de hierro dulce están definidos por varias normas internacionales. El más importante de ellos es ASME B16.20, que cubre juntas metálicas para bridas de tuberías. Esta norma especifica las dimensiones, los materiales y los requisitos de prueba para las juntas de junta anular. El cumplimiento de esta norma es esencial para garantizar que la junta sea compatible con la brida y proporcione el rendimiento de sellado requerido. Otras normas relevantes incluyen API 6A (para equipos de boca de pozo) y DIN 2696 (norma europea).
Las especificaciones técnicas clave para una junta de junta anular de hierro dulce incluyen las dimensiones de la junta, la dureza, el acabado de la superficie y la composición del material. Las dimensiones de la junta están definidas por el tamaño de la brida, la clase de presión y el estilo de la junta (octogonal u ovalada). Las dimensiones se controlan con precisión para garantizar un ajuste adecuado en la ranura de la brida. La dureza de la junta de hierro dulce debe estar dentro de un rango específico para garantizar una deformación y un sellado adecuados. El acabado superficial de la junta también es crítico para el sellado, ya que debe ser lo suficientemente liso para proporcionar un buen sellado pero con una rugosidad controlada para facilitar el asentamiento inicial.
La siguiente tabla resume las especificaciones técnicas clave y los parámetros de calidad de una junta de anillo de hierro dulce típica.
| Parámetro | Especificación | Criterios de aceptación |
| Estándar | ASME B16.20 | Cumplimiento de dimensiones y materiales estándar. |
| Estilo de junta | Octogonal u Ovalada | Especificado por diseño y aplicación de brida |
| Material | Hierro dulce (acero con bajo contenido de carbono) | 0,05-0,15 % de contenido de carbono |
| Dureza (Brinell HB) | 90-120 HB | Garantiza una deformación y sellado adecuados. |
| Acabado superficial (Ra) | 1,6-3,2 micras | Proporciona una superficie de sellado consistente |
| Dimensiones de la junta | Según ASME B16.20 | Las dimensiones precisas garantizan un ajuste adecuado en la ranura de la brida |
| Inspección visual | Sin defectos (grietas, laminaciones, inclusiones) | Garantiza la integridad del material. |
| Certificado de Cumplimiento | Proporcionado con cada pedido. | Documenta el cumplimiento de especificaciones y estándares de calidad. |
En Ningbo Kaxite Sealing Materials Co., Ltd., inspeccionamos rigurosamente nuestras juntas de anillo de hierro dulce para asegurarnos de que cumplan con estas especificaciones. Nuestro proceso de control de calidad incluye verificación de materiales, pruebas de dureza, inspección dimensional e inspección visual. También proporcionamos un certificado de cumplimiento con cada pedido, documentando la calidad de las juntas. Este compromiso con la calidad garantiza que nuestras juntas de anillo funcionen de manera confiable en las aplicaciones industriales más exigentes.
Pregunta 1: ¿Cuál es la diferencia entre las juntas de anillo octogonales y ovaladas?
Respuesta: La principal diferencia entre las juntas de anillo octogonales y ovaladas es la forma de la sección transversal. La junta octogonal tiene una superficie superior e inferior plana con lados en ángulo, mientras que la junta ovalada tiene una sección transversal redondeada. El diseño octogonal proporciona una línea de sellado más positiva y requiere una menor carga de pernos para el sellado, mientras que el diseño ovalado se utiliza a menudo en aplicaciones más antiguas o de menor presión. Ambos diseños están definidos por ASME B16.20 y se utilizan comúnmente en aplicaciones industriales. En Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos ambos tipos de juntas anulares para cumplir con los requisitos específicos de nuestros clientes.
Pregunta 2: ¿Cuál es el rango de temperatura y presión para las juntas de anillo de hierro dulce?
Respuesta: Las juntas de junta anular de hierro dulce se pueden utilizar a temperaturas de hasta 550 °C (1000 °F) y presiones de hasta 2500 psi, según la aplicación específica y el diseño de la brida. Los límites de temperatura y presión están definidos por estándares industriales como ASME B16.5 y B16.34. Los límites reales dependen del material utilizado y del diseño de la brida. Para aplicaciones que requieren temperaturas o presiones más altas, otros materiales como acero inoxidable o materiales de aleación pueden ser más apropiados.
Pregunta 3: ¿Las juntas de anillo de hierro dulce son adecuadas para su uso en ambientes corrosivos?
Respuesta: Las juntas de junta anular de hierro dulce no se recomiendan para ambientes altamente corrosivos, ya que el material es susceptible a la corrosión. Para aplicaciones que involucran productos químicos corrosivos, soluciones ácidas o alcalinas o agua salada, se prefiere un material más resistente a la corrosión, como acero inoxidable, Inconel o Monel. En Ningbo Kaxite Sealing Materials Co., Ltd., ofrecemos juntas de anillo en una variedad de materiales para adaptarse a diferentes aplicaciones.
Pregunta 4: ¿Cómo puedo determinar el tamaño correcto de una junta de junta anular para mi brida?
Respuesta: El tamaño correcto de una junta de junta anular está determinado por el tamaño de la brida y la clase de presión, como se define en ASME B16.5 u otras normas aplicables. El tamaño de la junta generalmente se identifica por el tamaño nominal de la tubería (NPS) y la clase de presión (por ejemplo, Clase 150, 300, 600, etc.). La junta también debe coincidir con el tamaño y la forma de la ranura de la brida. Consultar la norma pertinente o las especificaciones del fabricante de la brida es la forma recomendada de identificar el tamaño correcto.
Pregunta 5: ¿Cuál es la vida útil esperada de una junta de junta anular de hierro dulce?
Respuesta: La vida útil esperada de una junta de junta anular de hierro dulce depende de las condiciones de aplicación, incluida la temperatura, la presión y la naturaleza corrosiva del fluido. En condiciones normales de servicio y con una instalación adecuada, una junta de anillo de hierro dulce puede proporcionar un servicio confiable durante muchos años, superando a menudo la vida útil del equipo en sí. La vida útil de la junta suele estar limitada por los efectos de los ciclos térmicos y la corrosión, pero con un mantenimiento adecuado y una inspección periódica, la junta se puede utilizar durante períodos prolongados.
La junta de junta anular de hierro dulce sigue siendo una opción popular para uso industrial general porque ofrece una combinación única de confiabilidad de sellado, versatilidad y rentabilidad. Su diseño simple pero efectivo, basado en la deformación plástica del material de hierro dulce, crea un sello confiable de metal con metal que puede soportar altas presiones y temperaturas. La compatibilidad de la junta con una amplia gama de fluidos industriales y su facilidad de instalación la convierten en una opción práctica para muchas aplicaciones. Su trayectoria comprobada de rendimiento confiable la ha convertido en una solución confiable en las industrias de petróleo y gas, petroquímica, generación de energía, tratamiento de agua y otras industrias.
Las especificaciones técnicas y los parámetros de calidad definidos por los estándares de la industria garantizan la consistencia y confiabilidad de las juntas de anillo de hierro dulce. Al cumplir con estos estándares y mantener un riguroso control de calidad, fabricantes como Ningbo Kaxite Sealing Materials Co., Ltd. garantizan que sus juntas cumplan con los más altos niveles de rendimiento y seguridad. La popularidad duradera de la junta de junta anular de hierro dulce es un testimonio de su confiabilidad y eficacia, y seguirá siendo una valiosa solución de sellado en los años venideros.
Póngase en contacto con Ningbo Kaxite Sealing Materials Co., Ltd. hoypara analizar sus requisitos de juntas de juntas anulares y conocer cómo nuestros productos pueden proporcionar un sellado confiable para sus aplicaciones industriales.
